| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Dongdai |
| ได้รับการรับรอง: | 9001 |
| หมายเลขรุ่น: | SL4500 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiatable |
| รายละเอียดการบรรจุ: | ส่งออกโพลีวูด |
| เวลาการส่งมอบ: | 3-5 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T / T, wechat จ่าย, alipay |
| สามารถในการผลิต: | 1,000 ชุดต่อปี |
| วัสดุ: | เหล็กกล้าคาร์บอนหรือเหล็กกล้าไร้สนิม | การประกัน: | 1 ปี |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | หน้าจอบาร์ | ใบสมัคร: | การบำบัดน้ำเสีย |
| อำนาจ: | 0.37-1.5kw | สี: | ที่กำหนดเอง |
| มีบริการหลังการขาย: | การสนับสนุนทางออนไลน์ | น้ำหนัก: | 200 ---- 2000 กก |
| ฟังก์ชัน: | การกรองเรื่องที่ถูกระงับ | อายุการใช้งาน: | > 10 ปี |
| ขนาด: | ตามความจุ | ความจุ: | 10-5000 M3 / วัน |
| ความลึกของช่อง: | 1-10m | ความกว้างของกริด: | 1-5m |
| แรงดันไฟฟ้า: | ปรับแต่ง | ||
| เน้น: | หน้าจอบาร์เครื่องกล 1.5Kw,หน้าจอบาร์เครื่องกล 1m,หน้าจอคราดหลายขนาด 2500 มม2 |
||

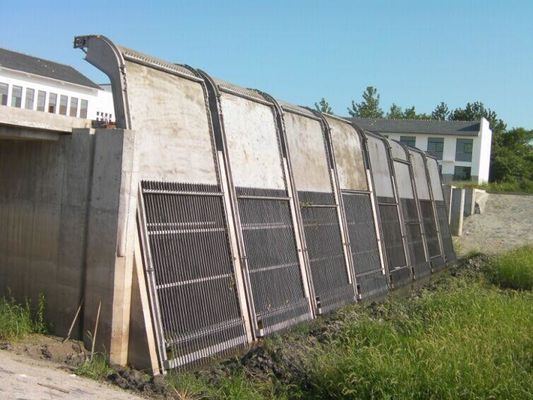

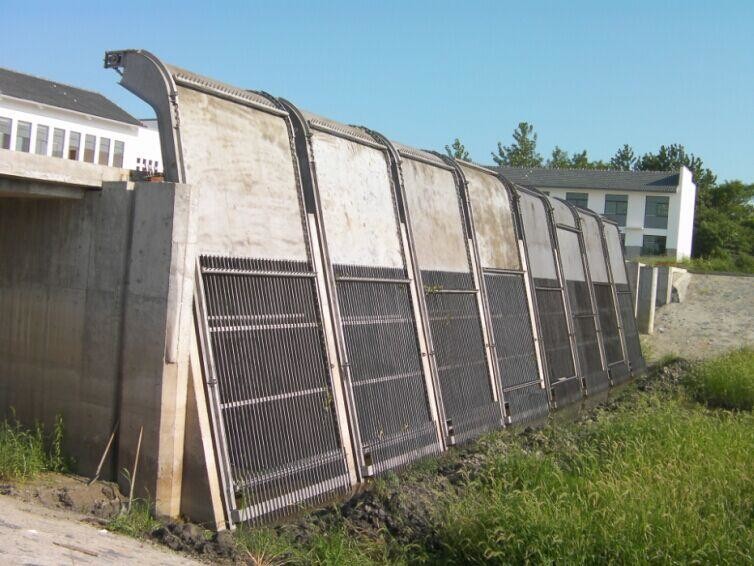

SL สไตล์ Water Conservancy River สเตนเลสสตีลบาร์หน้าจอที่ใช้สำหรับปั๊ม Station River
ถึงลูกค้าของเรา:
เราไม่ได้เป็นมืออาชีพในการตกแต่งภาพ รูปภาพทั้งหมดของเราถ่ายที่ไซต์งานหรือในเวิร์กช็อปของเราเรามีส่วนร่วมในการผลิตอุปกรณ์บำบัดน้ำเสียเกือบทุกชนิดคำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อเราขอบคุณ
พารามิเตอร์
|
พารามิเตอร์ พิมพ์ |
SL-2500 |
| อุปกรณ์กว้าง X(mm) | 2500 |
| ความกว้างของช่อง (มม.) | X+100 |
| ความกว้างของแถบ (มม.) | X-140 |
| พื้นที่ของบาร์ (มม.) | 40-150 |
| มุมการติดตั้ง | 70-80 |
| ความเร็ว (ม./นาที) | ≈3 |
| กำลังมอเตอร์ (กิโลวัตต์) | 1.1-2.2 |
ใบสมัคร

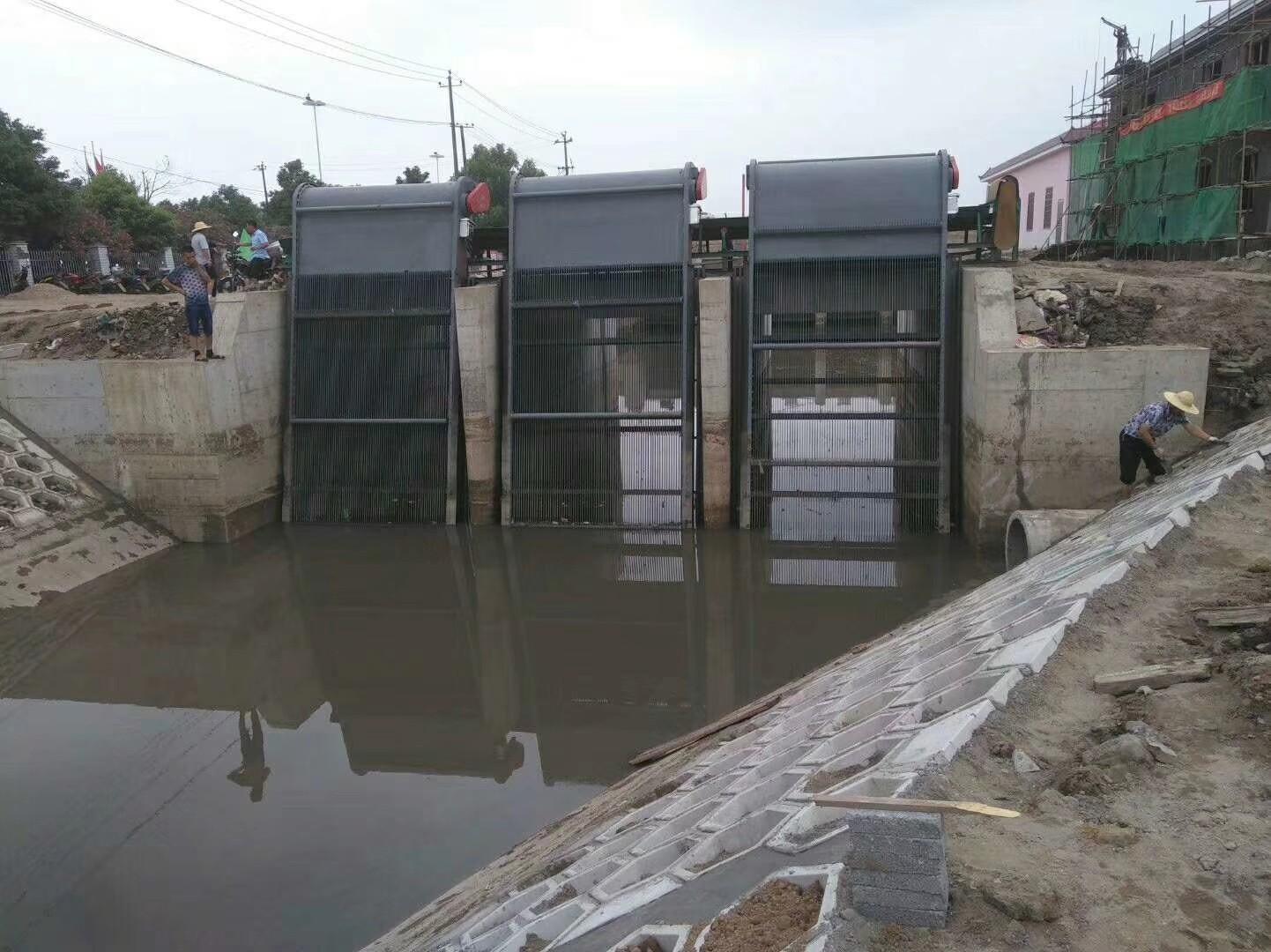

ส่วนใหญ่จะใช้สำหรับสถานีสูบน้ำระบายน้ำ แม่น้ำ และช่องเติมน้ำของสถานีสูบน้ำแบบอนุรักษ์น้ำขนาดใหญ่ที่มีอัตราการไหลมากเพื่อสกัดกั้นเศษของแข็งขนาดใหญ่ที่ลอยอยู่ในแหล่งน้ำเพื่อให้แน่ใจว่าน้ำไหลได้อย่างราบรื่น
โครงสร้างและหลักการทำงาน
อุปกรณ์ใช้แบบแบ็คดาวน์และแบบโซ่หมุนพื้นผิวตะแกรงน้ำประกอบด้วยแผ่นคราดแบบมีฟันและแถบยึดเมื่อสิ่งปฏิกูลไหลผ่าน เศษที่ใหญ่กว่าพื้นที่บาร์จะถูกสกัดกั้น และฟันคราดของจานคราดแบบฟันจะทะลุผ่านช่องว่างของบาร์เมื่ออุปกรณ์ขับเคลื่อนขับเคลื่อนโซ่ลากเพื่อเคลื่อนที่แบบหมุน ฟันคราดจะนำเศษซากที่ติดอยู่บนพื้นผิวกริดจากล่างขึ้นบนไปยังทางออกของตะกรันเมื่อฟันคราดหมุนจากบนลงล่าง เศษซากจะอาศัยแรงโน้มถ่วงเพื่อเคลื่อนที่ด้วยตัวเองและตกลงไปในสายพานลำเลียงจากช่องระบาย จากนั้นจึงขนส่งหรือดำเนินการต่อไป
คุณสมบัติหลัก
1. อุปกรณ์ขับเคลื่อนขับเคลื่อนโดยตรงด้วยล้อพินไซโคลิดัลหรือมอเตอร์ลดเกียร์แบบเฮลิคอลซึ่งมีลักษณะของเสียงรบกวนต่ำ โครงสร้างที่กะทัดรัด และการทำงานที่มั่นคง
2. ฟันคราดเป็นแบบปลายเฉียงและเชื่อมเข้ากับแกนนอนทั้งหมดซึ่งสามารถเก็บขยะขนาดใหญ่และของกระจุกกระจิกได้
3. ชั้นวางเป็นโครงสร้างโครงแบบหนึ่งที่มีความแข็งแกร่ง ติดตั้งง่าย และไม่ต้องบำรุงรักษารายวัน
4. อุปกรณ์ใช้งานง่าย และสามารถควบคุมการทำงานของอุปกรณ์ได้โดยตรงในเครื่อง/จากระยะไกล
5. เพื่อป้องกันการโอเวอร์โหลดโดยไม่ได้ตั้งใจ มีการป้องกันพินเฉือนทางกลและกระแสไฟเกินเพื่อให้การทำงานของอุปกรณ์ปลอดภัยและเชื่อถือได้
6. ตะแกรงรองอยู่ที่ด้านล่างเมื่อคราดแบบซี่ฟันเปลี่ยนจากด้านหลังของกระจังหน้าหลักไปด้านหน้า กระจังหน้ารองจะติดเข้ากับกระจังหน้าหลักโดยอัตโนมัติ เพื่อป้องกันการไหลของน้ำจากการลัดวงจรและไหลเข้าสู่เศษซากที่ลอย
แผนภูมิการไหลของน้ำ
|
พารามิเตอร์ พิมพ์ |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| แหล่งกำเนิดน้ำลึก(ม.) | 3.0 | |||||||
| ความเร็วน้ำ(m/s) | 1.0 | |||||||
| ช่องว่าง (มม.) | 40 | การไหลของน้ำ(m³/s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
เค้าร่างและแผนภูมิการติดตั้ง
1. แท่นยึดมอเตอร์ 2. คราดฟัน 3. แร็ค 4. ชั้นวางถังขยะด้านล่าง 5. อุปกรณ์นำทาง 6. อุปกรณ์ขับเคลื่อน 7. แผ่นกั้นตะกรัน 8. หน้าจอบาร์
