วิดีโอบำบัดน้ำประเภท CF การสนับสนุนทางเทคนิคเครื่องแยกของแข็งและของเหลวโรตารีหน้าจอแถบกลไกการทำงานอัตโนมัติ
ถึงลูกค้าของเรา:
เรามีส่วนร่วมในการผลิตอุปกรณ์บำบัดน้ำเสียเกือบทุกชนิดคำถามใด ๆ โปรดอย่าลังเลที่จะติดต่อเราขอบคุณ
ใบสมัคร

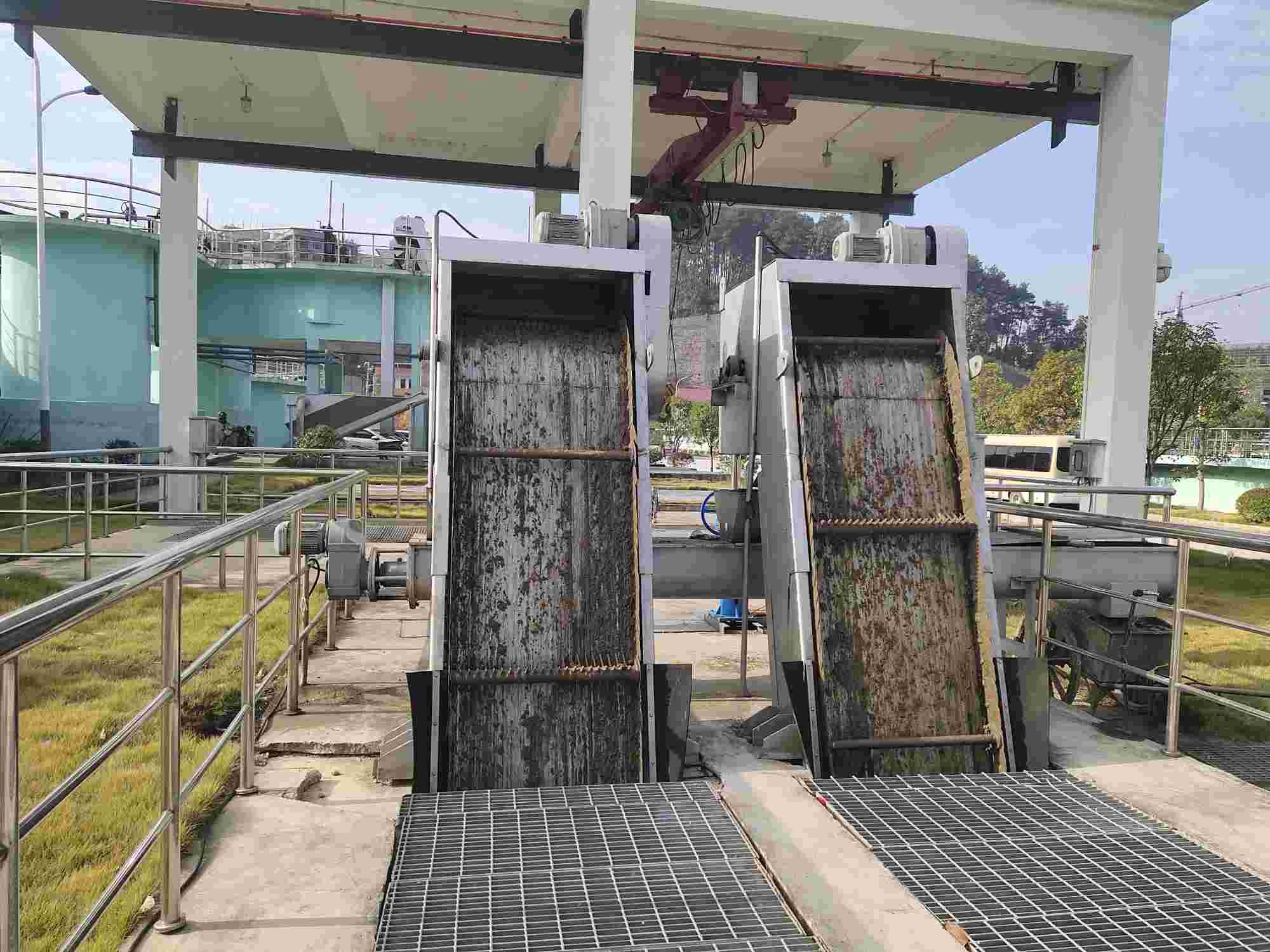

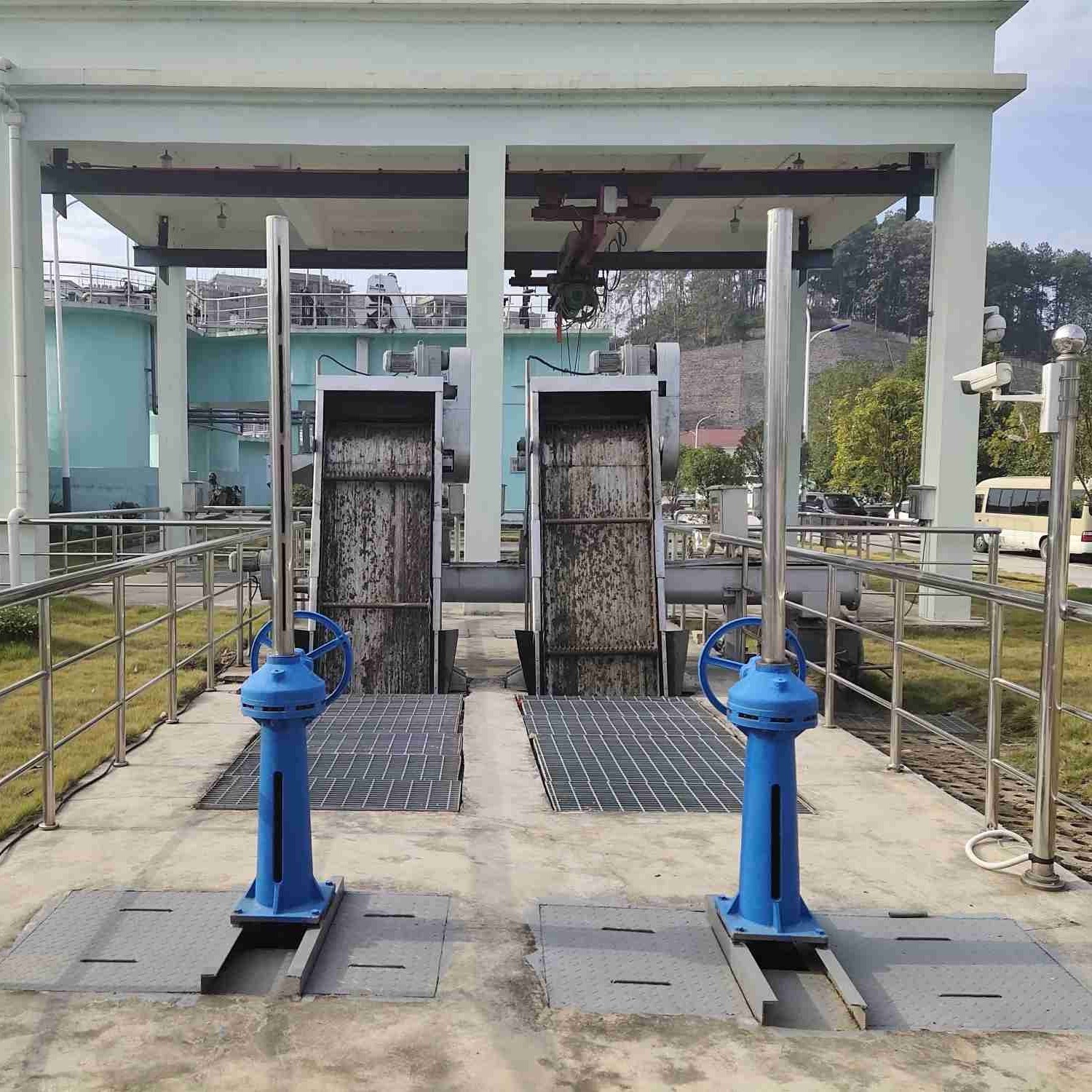

เครื่องแยกของแข็งและของเหลวแบบโรตารี่ CF เป็นเครื่องแยกของเหลวและของเหลวขั้นสูงที่ใช้เป็นหลักในโรงบำบัดน้ำเสียในเมืองการปรับสภาพน้ำเสียในเขตที่อยู่อาศัยสถานีสูบน้ำฝน / น้ำเสียเทศบาลโรงไฟฟ้าน้ำและน้ำหล่อเย็นในโรงไฟฟ้า ที่ช่องเติมน้ำ อุปกรณ์นี้ยังใช้กันอย่างแพร่หลายในโครงการบำบัดน้ำในอุตสาหกรรมต่างๆ เช่น สิ่งทอ การพิมพ์และการย้อมสี อาหาร ผลิตภัณฑ์จากสัตว์น้ำ การผลิตกระดาษ การทำไวน์ โรงฆ่าสัตว์ การฟอกหนัง เป็นต้น
พารามิเตอร์หลักและแผนภูมิขนาดการติดตั้ง
| รุ่นหมายเลข/พารามิเตอร์ | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| ความกว้างของอุปกรณ์ B (มม.) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| ความกว้างของช่อง B1(mm) | B+100 | ||||||||||||||
| ความกว้างเกทที่มีประสิทธิภาพ B2(mm) | B-157 | ||||||||||||||
| ระยะห่างของสลักเกลียวฐาน B3 (มม.) | B+200 | ||||||||||||||
| ความกว้างของอุปกรณ์ทั้งหมด B4(mm) | B+350 | ||||||||||||||
|
กวาดล้างฟันข (มม.) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| มุมการติดตั้ง α(°) | 60~85 | ||||||||||||||
| ความลึกของช่อง H (มม.) | 800~12000 | ||||||||||||||
| Disport ไปที่ความสูงของแพลตฟอร์ม H1 (มม.) | 600~1200 | ||||||||||||||
| ความสูงของอุปกรณ์ทั้งหมด H2(mm) | H+H1+1500 | ||||||||||||||
|
ความสูงโครงกล่องท้ายH3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
คราดฟันวิ่งความเร็วv (ม／มิน) |
≈2.1 | ||||||||||||||
| กำลังของมอเตอร์ N(kW) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| การสูญเสียหัว (มม.) | ≤20 (ไม่มีการอุดตัน) | ||||||||||||||
| ภาระงานวิศวกรรมโยธา | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||
โครงสร้างและหลักการทำงาน

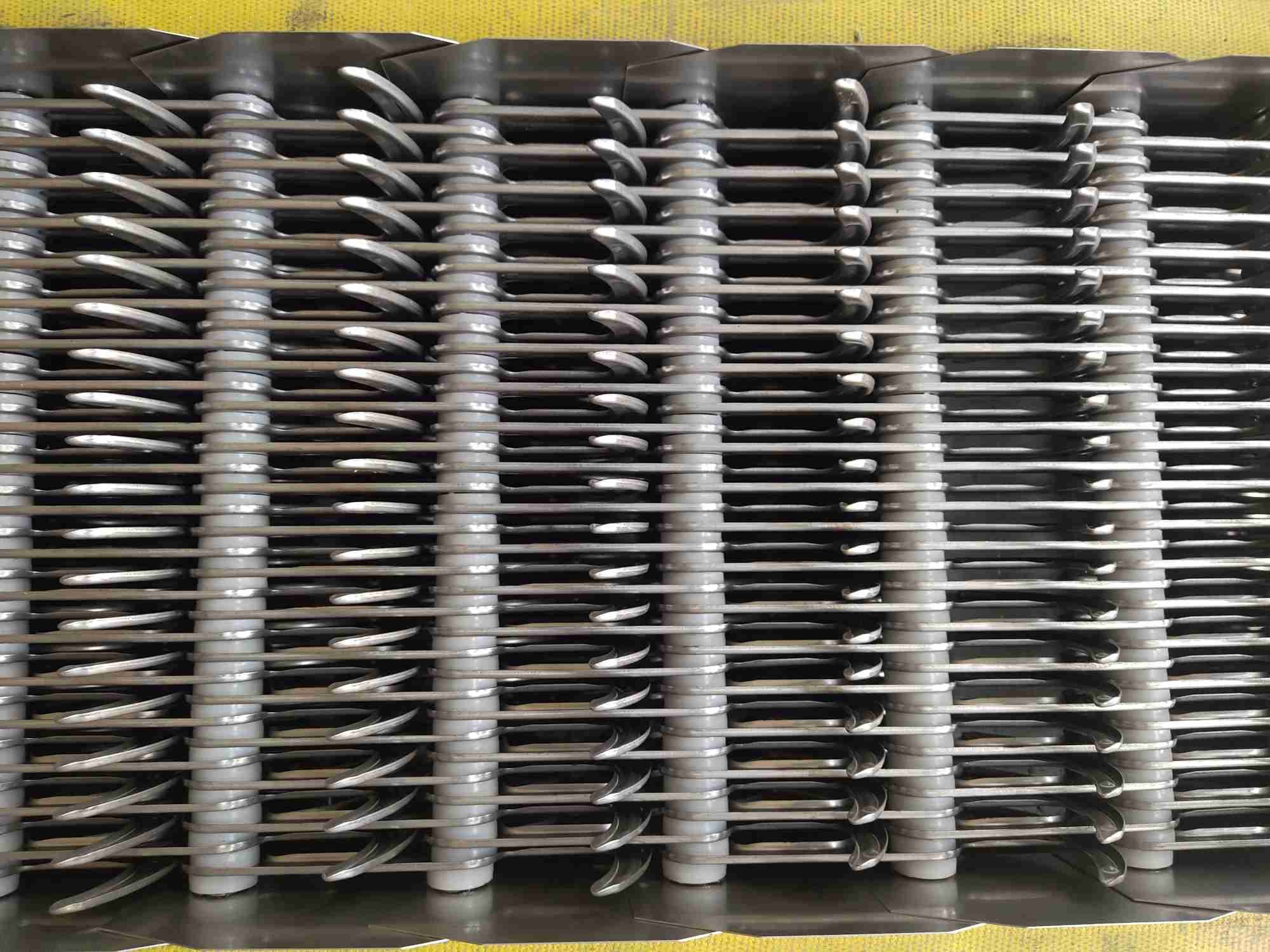

อุปกรณ์ใช้แบบโรตารี่รูปร่างพิเศษของฟันคราดรูปไถถูกจัดเรียงบนแกนนอนตามลำดับการประกอบและจำนวนเพื่อสร้างห่วงโซ่ฟันคราดตามการไหลของน้ำจะประกอบเป็นช่องว่างต่างๆ และติดตั้งในสถานีสูบน้ำหรือที่ทางเข้าระบบบำบัดน้ำ เมื่ออุปกรณ์ขับเคลื่อนขับโซ่คราดให้เคลื่อนที่จากล่างขึ้นบน หยิบขึ้นมาโดยสายคราดและของเหลวไหลผ่านช่องว่างของแท่งหลังจากที่อุปกรณ์หมุนไปที่ยอดบน โซ่คราดจะเปลี่ยน ทิศทางการวิ่งจะเคลื่อนจากบนลงล่างวัสดุจะหลุดออกจากฟันคราดด้วยน้ำหนักของมันเองเมื่อฟันคราดหมุนจากด้านหลังไปที่ด้านล่างของอุปกรณ์ ฟันเฟืองจะเริ่มการทำงานแบบลูกสูบต่อเนื่องอีกครั้งเพื่อขจัดเศษซากออกจากน้ำอย่างต่อเนื่องเพื่อให้บรรลุวัตถุประสงค์ของการแยกของแข็งและของเหลว
คุณสมบัติหลัก
1. อุปกรณ์ขับเคลื่อนขับเคลื่อนโดยตรงด้วยล้อพินไซโคลิดหรือมอเตอร์ลดเกียร์แบบเฮลิคอลซึ่งมีเสียงรบกวนต่ำ โครงสร้างกะทัดรัด และการทำงานที่มั่นคง
2. เฟรมเป็นโครงสร้างเฟรมหนึ่งที่มีความแข็งแกร่ง ติดตั้งง่าย และไม่ต้องบำรุงรักษาทุกวัน
3. มีข้อกำหนดสองประการของฟันคราด ระยะพิทช์ของฟันคราด t=150 มม. และระยะพิทช์ของฟันคราด t=100 มม.
4. อุปกรณ์ใช้งานง่าย และสามารถควบคุมการทำงานของอุปกรณ์ได้โดยตรงทั้งภายในเครื่อง/จากระยะไกล
5. เพื่อป้องกันการโอเวอร์โหลดโดยไม่ได้ตั้งใจ จึงมีการติดตั้งพินเฉือนแบบกลและการป้องกันน้ำหนักสะสมกระแสเกินเพื่อให้การทำงานของอุปกรณ์ปลอดภัยและเชื่อถือได้
6. เมื่ออุปกรณ์มีความกว้าง 1500 มม. เพื่อให้แน่ใจว่าอุปกรณ์มีความแข็งแรงโดยรวม โหมดการเชื่อมต่อแบบขนานจะถูกนำมาใช้
เค้าร่างและแผนภูมิการติดตั้ง
ความต้องการทางด้านเทคนิค
1. โครง 2. ฝาปิดท่อระบาย 3. โซ่ลาก 4. อุปกรณ์นำทาง 5. มอเตอร์โล่ 6. อุปกรณ์ขับเคลื่อน 7. ฟันคราด 8.แผ่นกั้น (ซ้ายและขวา) 9. แผ่นกั้น (บนและล่าง)
การบรรจุและการจัดส่ง
1. บรรจุกันน้ำด้วยมาตรฐานการส่งออกระหว่างประเทศโดยคอนเทนเนอร์ 20 ฟุต 40 ฟุต 40 แรงม้าอุปกรณ์ฟิตติ้ง มอเตอร์ไฟฟ้า และตู้ไฟจะบรรจุในกล่องไม้หรือกล่องเหล็กอุปกรณ์อื่นๆ จะบรรจุด้วยผ้าพลาสติกแถบสี
2. ขนาดเครื่องจักรของโรงงานทั้งหมดมีขนาดใหญ่ตามปกติ ดังนั้น เราจะใช้ผ้ากันน้ำในการแพ็คทั้งหมดมอเตอร์ กล่องเกียร์ หรือชิ้นส่วนอื่นๆ ที่เสียหายง่าย เราจะใส่ลงในกล่องเรามีแผนกขนส่งมืออาชีพ พวกเขาจะพยายามอย่างดีที่สุดเพื่อประหยัดปริมาณคอนเทนเนอร์ของคุณ
