โรงบำบัดน้ำเสีย เครื่องขูดโคลนแบบจานโซ่ ผู้ผลิต ถังตกตะกอน เครื่องขูดกากตะกอนแบบโซ่อโลหะ
1. เครื่องขูดโคลนแบบจานโซ่ใช้ได้กับการขูดเศษขยะ ขยะ และทรายของถังสี่เหลี่ยม เช่น ถังตกตะกอน ถังกรวด เครื่องแยกน้ำมันในโรงกลั่นน้ำมัน โรงงานน้ำ หรือโรงบำบัดน้ำเสีย
2. ควรใช้เครื่องขูดโคลนแผ่นโซ่ร่วมกับอุปกรณ์เสริม เช่น ท่อรวบรวมน้ำมันและวาล์วระบายโคลน เพื่อแยกคราบน้ำมันบนผิวน้ำและโคลนและทรายที่ก้นสระ และทำให้บริสุทธิ์เบื้องต้น การรักษา.
3. ก่อนเข้าถังตกตะกอนต้องกรองสิ่งปฏิกูลเพื่อป้องกันไม่ให้วัตถุลอยน้ำขนาดใหญ่เข้าไป
4. ขับเคลื่อนด้วยโซ่ขนานสองเส้น เครื่องขูดโคลนจะเคลื่อนที่เป็นเส้นตรงต่อเนื่องในสระความเร็วในการทำงานช้าและการรบกวนของสิ่งปฏิกูลมีน้อยซึ่งเอื้อต่อการทับถมของตะกอนและการปรับปรุงความสามารถในการขูดโคลนการทำงานแบบวงกลมของโซ่ปิดแบบขนานสองเส้นทำให้ทิศทางการวิ่งของโซ่บนและล่างเปลี่ยนไปตามธรรมชาติ โดยไม่จำเป็นต้องควบคุมทิศทางกลับ ทำให้ขั้นตอนการควบคุมง่ายขึ้นและประหยัดค่าใช้จ่ายอุปกรณ์ขับเคลื่อนถูกติดตั้งบนแท่นที่ด้านบนของสระ อำนวยความสะดวกในการซ่อมแซมและบำรุงรักษาอุปกรณ์และเครื่องใช้ไฟฟ้า
หลักการทำงาน

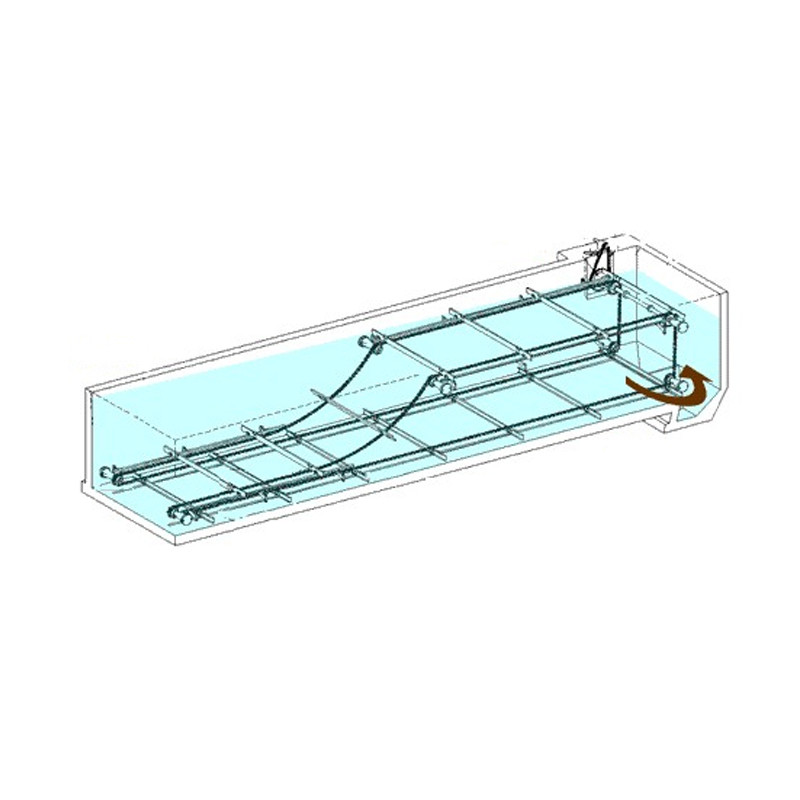

เครื่องขูดน้ำมันแผ่นโซ่มีโซ่ดึงแบบปิดขนานกันสองชุดมีเครื่องขูดหลายเครื่องภายใต้แรงขับเคลื่อนของอุปกรณ์ขับเคลื่อน โซ่และตัวขูดจะหมุนวนไปตามล้อนำทางและรางนำทางที่ติดตั้งที่ด้านบนและด้านล่างของถังตกตะกอนเพื่อสร้างเป็นรางสี่ด้านเครื่องขูดสามารถเลื่อนขึ้นและลงอย่างช้าๆเพื่อขูดคราบน้ำมันที่ลอยอยู่จากปลายท่อน้ำเข้าไปยังท่อรวบรวมน้ำมันที่ปลายท่อน้ำเข้าและปล่อยออก ตะกอนที่ตกตะกอนที่ด้านล่างของถังจะถูกขูดจากปลายท่อเข้าไปยัง ถังกากตะกอนที่ปลายทางออกและระบายออกทางวาล์วระบายกากตะกอน จึงเป็นการทำให้สิ่งปฏิกูลทางกลบริสุทธิ์ขั้นต้นเสร็จสิ้น
ลักษณะการทำงาน
1. ความเร็วในการเคลื่อนที่ของเครื่องขูดอยู่ในระดับปานกลาง ซึ่งรบกวนสิ่งปฏิกูลเล็กน้อยและเอื้อต่อการตกตะกอนของสารแขวนลอย
2. เครื่องขูดทำการเคลื่อนที่แบบหมุนอย่างต่อเนื่องในสระ โดยไม่ต้องย้อนกลับ และอุปกรณ์ขับเคลื่อนตั้งอยู่บนแท่นของพื้นผิวสระ ดังนั้นการจ่ายพลังงานและการบำรุงรักษาจึงง่ายมาก
3. นอกจากนี้ยังสามารถใช้เป็น skimmer โดยไม่มีกลไกเพิ่มเติม
พารามิเตอร์
| หมายเลขรุ่น / พารามิเตอร์ | แซดบีจี-16 | แซดบีจี-20 | แซดบีจี-25 | แซดบีจี-30 | แซดบีจี-35 | แซดบีจี-40 | แซดบีจี-45 | แซดบีจี-50 | แซดบีจี-55 | |
| เส้นผ่านศูนย์กลางสระ Φ(ม.) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| ความลึกของสระน้ำลึก H(m) | 3.5～4.5(ตามความต้องการของผู้ใช้) | |||||||||
| ความลึกของน้ำข้างสระ H2(ม.) | 3.0～4.0(ตามความต้องการของผู้ใช้) | |||||||||
| ความเร็วรอบเส้น v(ม.／นาที) | 2.0~3.0 | |||||||||
| ขนาดล้อเดิน (มม.) | Φ400x120 | Φ120x450 | ||||||||
| กำลังของมอเตอร์ N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ขนาดการติดตั้ง (มม.) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5,000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5,000 | 5,000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ข | ตามความต้องการของผู้ใช้ | |||||||||
| H3 | ตามความต้องการของผู้ใช้ | |||||||||
| แอล | ตามความต้องการของผู้ใช้ | |||||||||
| ความดันรอบล้อ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| โหลดแนวตั้งของแท่นกลาง P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| โหลดกลางของโหลดกลาง P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
