ถังตะกอนโคลนไดรฟ์ศูนย์สแตนเลส ถังตะกอนตะกอนไดรฟ์อุปกรณ์ต่อพ่วง

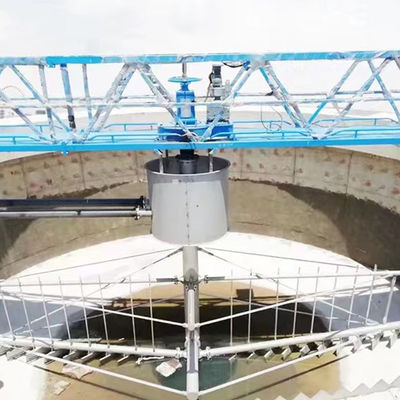

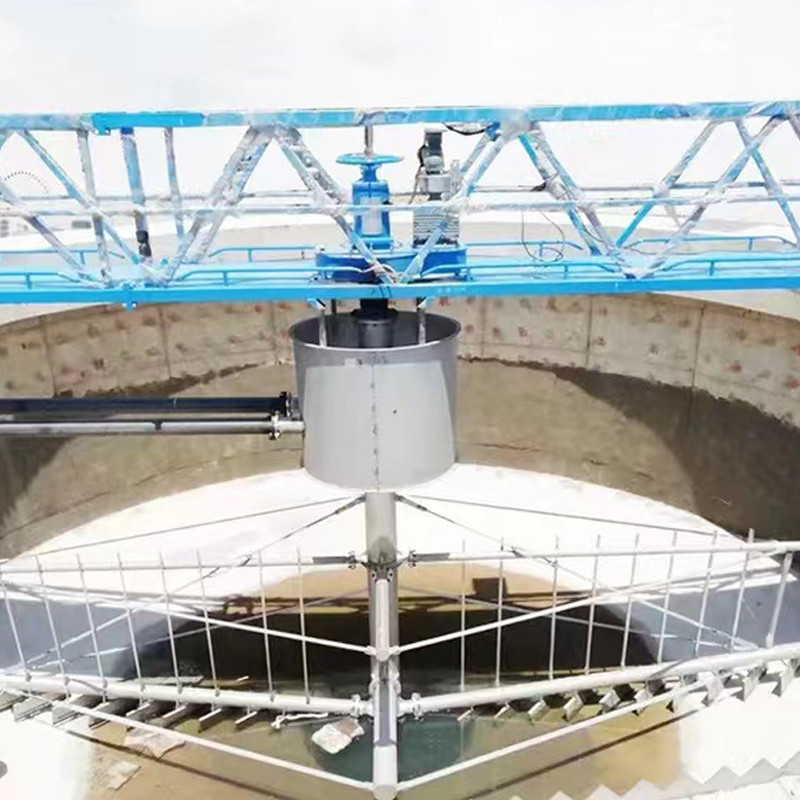

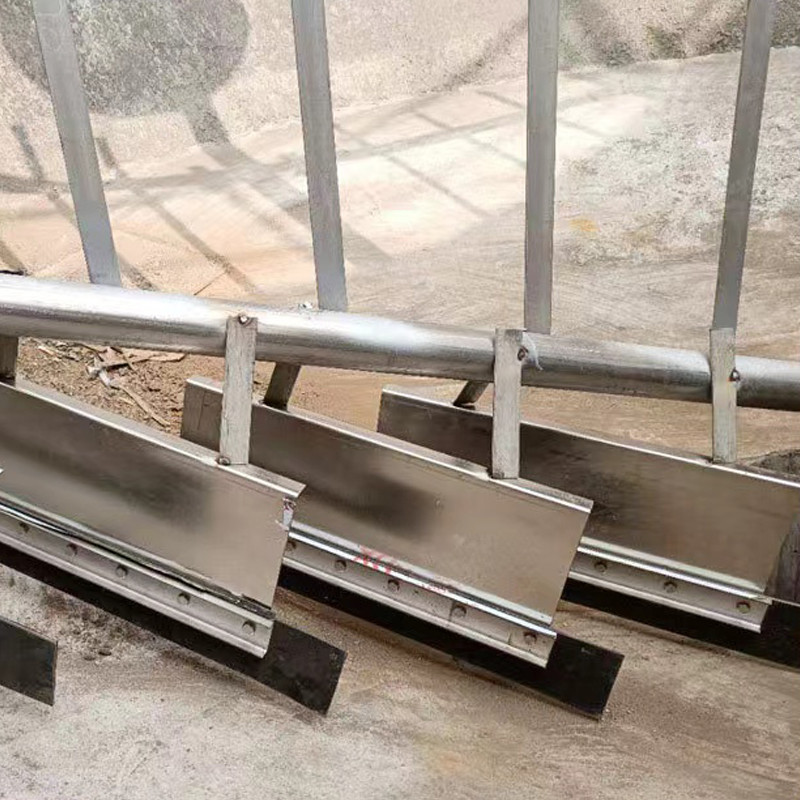

โหลดของเครื่องขูดโคลนไดรฟ์กลางทำหน้าที่ที่ศูนย์กลางของสะพานทำงานกลไกขับเคลื่อนส่วนกลางจะขับเคลื่อนอุปกรณ์ขูดและรวบรวมให้หมุนเครื่องขูดแบบกำหนดทิศทางจะขูดกากตะกอนที่ด้านล่างของถังตกตะกอนไปยังถังเก็บโคลนกลางและปล่อยออกจากถังกากตะกอนด้วยแรงดันน้ำเครื่องนี้ใช้สำหรับถังตกตะกอนแบบแอมพลิจูดโฟลว์ที่มีเส้นผ่านศูนย์กลางเล็ก
หลักการทำงาน
น้ำดิบจะไหลตามแนวรัศมีไปยังถังน้ำล้นรอบสระหลังจากจ่ายน้ำโดยกระบอกจ่ายน้ำส่วนกลางเมื่ออัตราการไหลลดลง สารแขวนลอยในเนื้อน้ำจะถูกแยกออกและตกตะกอนที่ก้นสระกากตะกอนจะถูกคัดแยกไปยังถังเก็บกากตะกอนส่วนกลางโดยเครื่องขูดผ่านไดรฟ์ชะลอความเร็วและการส่งผ่านส่วนประกอบที่แขวนลอย และปล่อยออกจากสระโดยแรงไฮโดรสแตติกหรือปั๊ม
คุณสมบัติของสินค้า
1. โครงสร้างที่เรียบง่าย การบำรุงรักษาและการจัดการที่สะดวก
2. การทำงานที่มั่นคง การทำงานที่ปลอดภัย และเชื่อถือได้
3. ผลการเก็บรวบรวมตะกอนเป็นสิ่งที่ดีและปริมาณน้ำของกากตะกอนที่ปล่อยออกมาต่ำ
พารามิเตอร์ผลิตภัณฑ์
|
พารามิเตอร์ / รุ่น ความกว้างของสระΦ(ม.) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| ความลึกของสระน้ำลึก H(m) | 3.5～4.5(ตามความต้องการของผู้ใช้) | |||||||||
| ความลึกของน้ำข้างสระ H2(ม.) | 3.0～4.0(ตามความต้องการของผู้ใช้) | |||||||||
| ความเร็วรอบเส้น V(ม.／นาที) | 1.8~2.2 | |||||||||
| ขนาดล้อเดิน (มม.) | 400x120 | 420x150 | ||||||||
| กำลังของมอเตอร์ N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ขนาดการติดตั้ง (มม.) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5,000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5,000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ข | ตามความต้องการของผู้ใช้ | |||||||||
| H3 | ตามความต้องการของผู้ใช้ | |||||||||
| แอล | ตามความต้องการของผู้ใช้ | |||||||||
| ความดันรอบล้อ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| โหลดแนวตั้งของแท่นกลาง P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| โหลดกลางของโหลดกลาง P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
