ผู้ผลิตเครื่องขูดโคลนแบบโซ่ดึงสแตนเลส เครื่องขูดตะกอนแผ่นโซ่สำหรับถังตกตะกอน
เครื่องขูดโคลนแบบโซ่ส่วนใหญ่จะใช้ในการขูดและขจัดตะกอนที่ด้านล่างของถังตกตะกอนแนวนอน (สี่เหลี่ยม) โดยเฉพาะถังตกตะกอน เครื่องแยกน้ำมัน ถังตกตะกอนหลัก และถังสี่เหลี่ยมอื่น ๆ ในโครงการบำบัดน้ำเสียนอกจากนี้ยังสามารถขจัดน้ำมันที่ลอยอยู่และคราบบนผิวของเหลวเครื่องขูดโคลนแบบโซ่มีโครงสร้างที่เรียบง่าย เครื่องหนึ่งอเนกประสงค์ การติดตั้ง การใช้งานและการบำรุงรักษาที่สะดวก การทำงานที่ปลอดภัยและเชื่อถือได้ ฯลฯ
องค์ประกอบโครงสร้าง

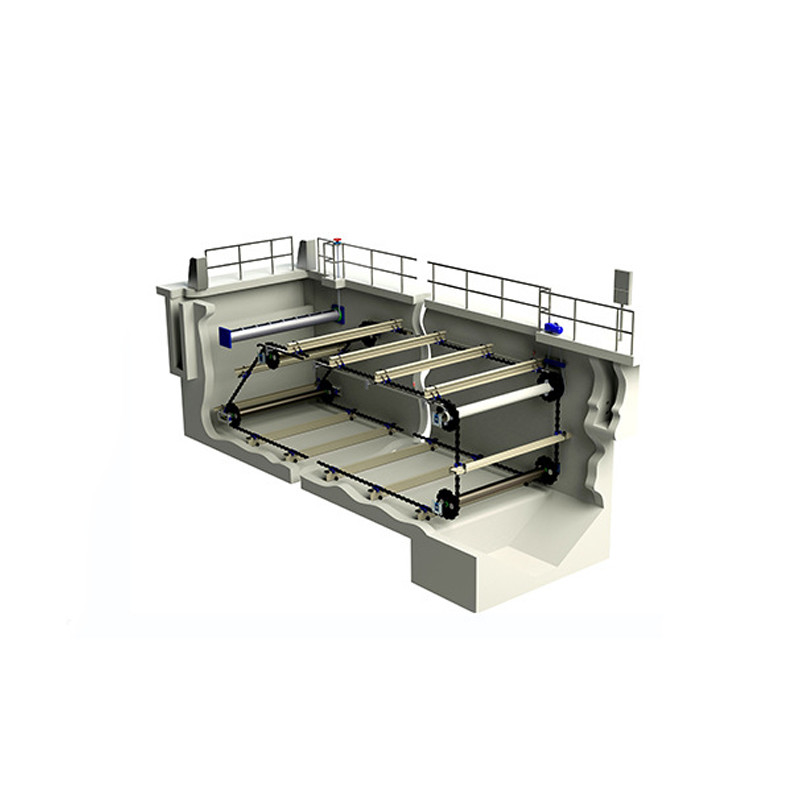

สกิมเมอร์แบบจานโซ่, ที่ขูดทราย, ที่ขูดโคลน และที่ตักตะกรันส่วนใหญ่ประกอบด้วยอุปกรณ์ขับเคลื่อนการชะลอความเร็วที่ยึดกับพื้น โซ่ลากพร้อมที่ขูดที่ตั้งอยู่ในสระ คู่เฟืองขับ อุปกรณ์ปรับความตึง และอุปกรณ์ป้องกันความปลอดภัย
หลักการทำงาน

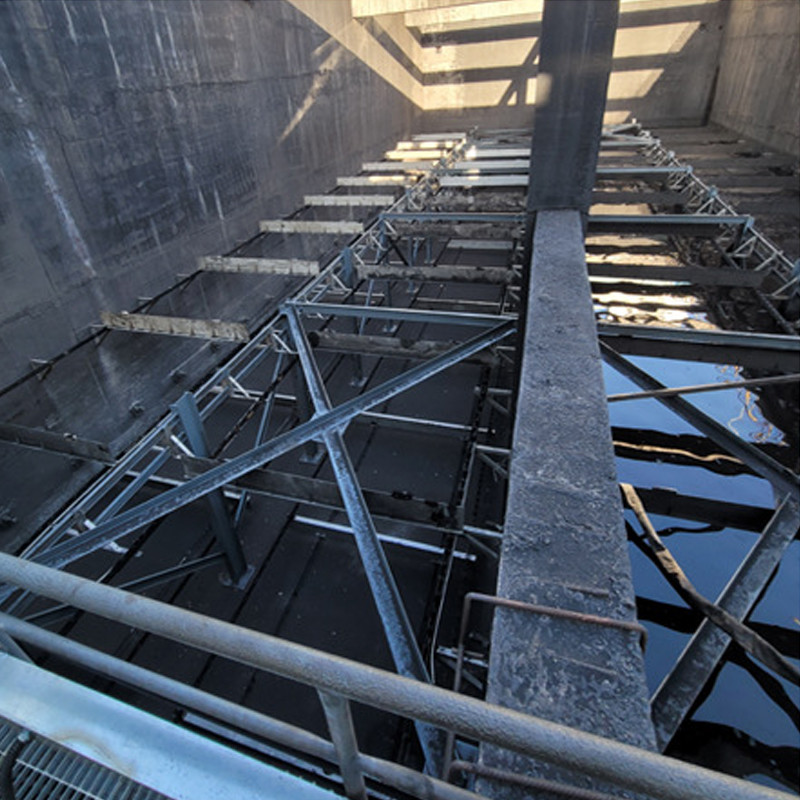

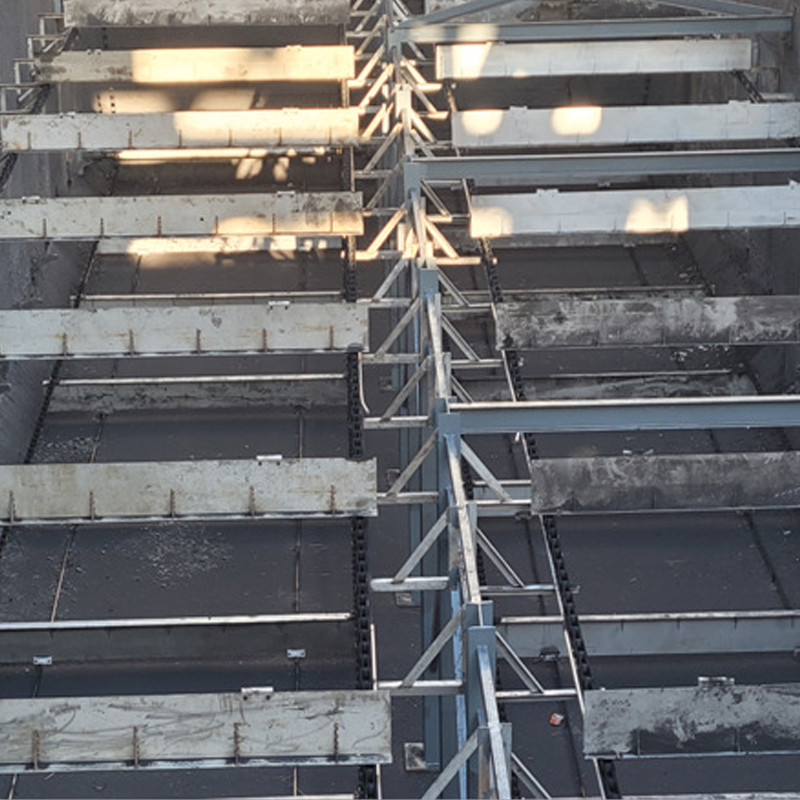

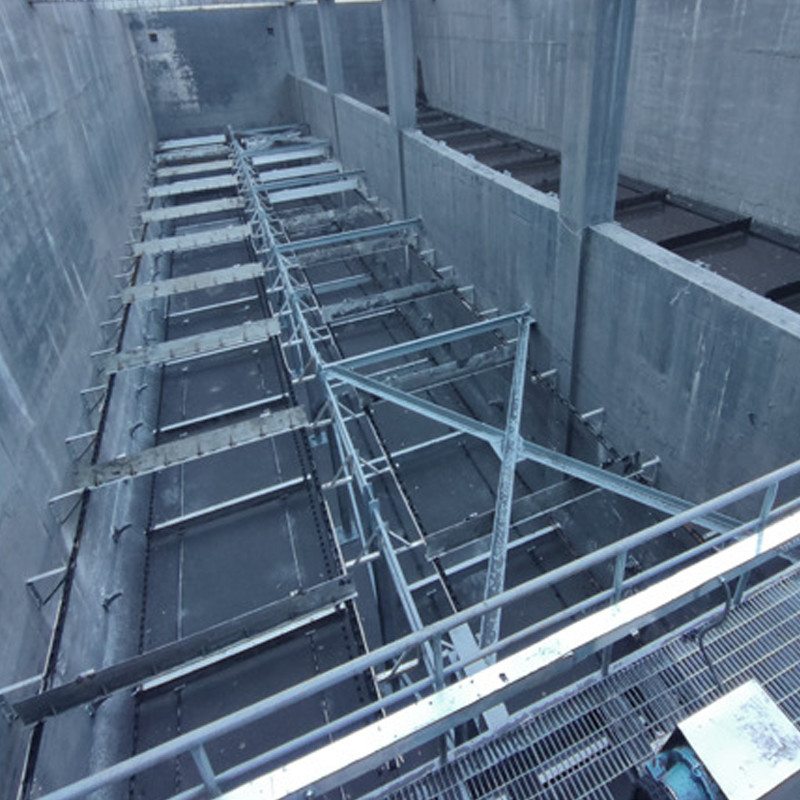

อุปกรณ์ขับเคลื่อนแบบลดความเร็วของเครื่องขูดโคลนชนิดจานโซ่ส่งกำลังไปยังโซ่ลากผ่านคู่ล้อโซ่เพื่อขับเคลื่อนเครื่องขูดโคลนให้หมุนตามทิศทางและต่อเนื่องไปตามรางนำบนและล่างของสระในระหว่างการดำเนินการ เครื่องขูดจะขูดทรายบนพื้นสระและตะกอนน้ำมันบนผิวสระไปยังถังเก็บกากตะกอนและท่อปล่อยตะกรันเพื่อระบายออกจากสระ
ลักษณะอุปกรณ์
1. ใช้โซ่พิเศษสำหรับการส่งที่เชื่อถือได้
2. ใช้ตลับลูกปืนกันน้ำพร้อมอายุการใช้งานยาวนาน
3. โครงสร้างมีความสมเหตุสมผลและการทำงานมีเสถียรภาพ
4 การขูดทรายเป็นไปอย่างสมบูรณ์และมีประสิทธิภาพ
5. ความเร็วในการเคลื่อนที่ของเครื่องขูดอยู่ในระดับปานกลาง ซึ่งรบกวนสิ่งปฏิกูลเล็กน้อยและเอื้อต่อการตกตะกอนของสารแขวนลอย

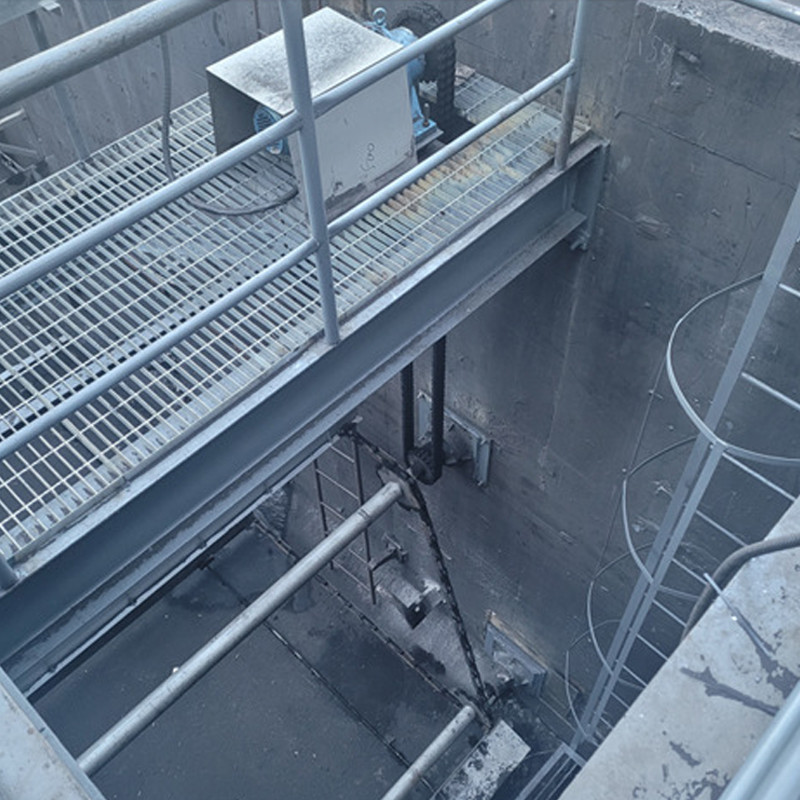

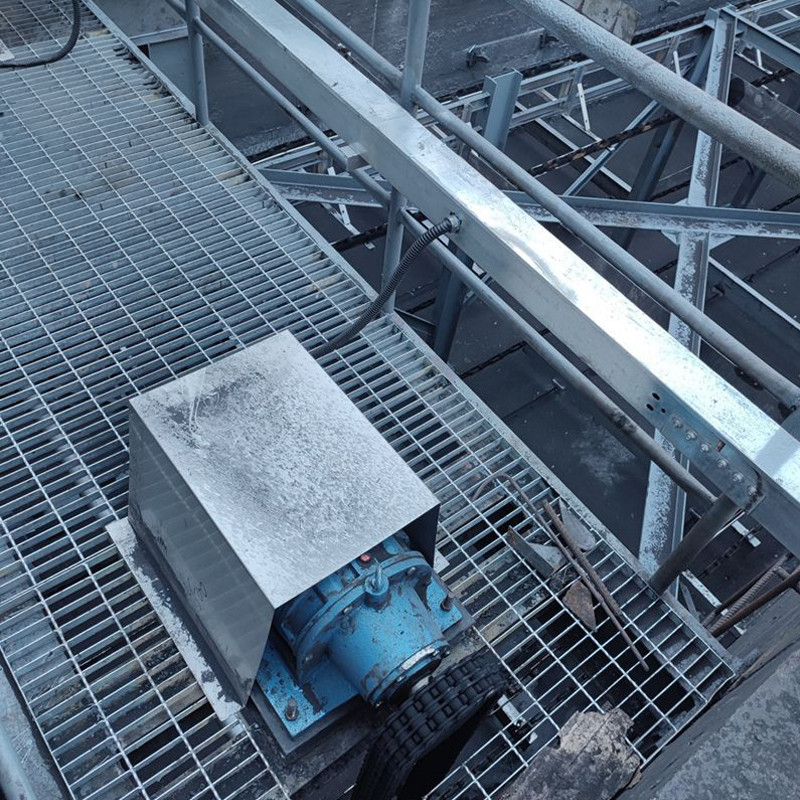

6. เครื่องขูดทำการเคลื่อนที่แบบหมุนอย่างต่อเนื่องในสระโดยไม่ย้อนกลับอุปกรณ์ขับเคลื่อนตั้งอยู่บนแท่นด้านบนของพูล ดังนั้นการจ่ายพลังงานและการบำรุงรักษาจึงทำได้ง่ายมาก
7. สามารถใช้เป็น slag skimmer โดยไม่มีกลไกเพิ่มเติม
พารามิเตอร์
| หมายเลขรุ่น / พารามิเตอร์ | แซดบีจี-16 | แซดบีจี-20 | แซดบีจี-25 | แซดบีจี-30 | แซดบีจี-35 | แซดบีจี-40 | แซดบีจี-45 | แซดบีจี-50 | แซดบีจี-55 | |
| เส้นผ่านศูนย์กลางสระ Φ(ม.) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| ความลึกของสระน้ำลึก H(m) | 3.5～4.5(ตามความต้องการของผู้ใช้) | |||||||||
| ความลึกของน้ำข้างสระ H2(ม.) | 3.0～4.0(ตามความต้องการของผู้ใช้) | |||||||||
| ความเร็วรอบเส้น v(ม.／นาที) | 2.0~3.0 | |||||||||
| ขนาดล้อเดิน (มม.) | Φ400x120 | Φ120x450 | ||||||||
| กำลังของมอเตอร์ N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| ขนาดการติดตั้ง (มม.) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5,000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5,000 | 5,000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ข | ตามความต้องการของผู้ใช้ | |||||||||
| H3 | ตามความต้องการของผู้ใช้ | |||||||||
| แอล | ตามความต้องการของผู้ใช้ | |||||||||
| ความดันรอบล้อ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| โหลดแนวตั้งของแท่นกลาง P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| โหลดกลางของโหลดกลาง P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
