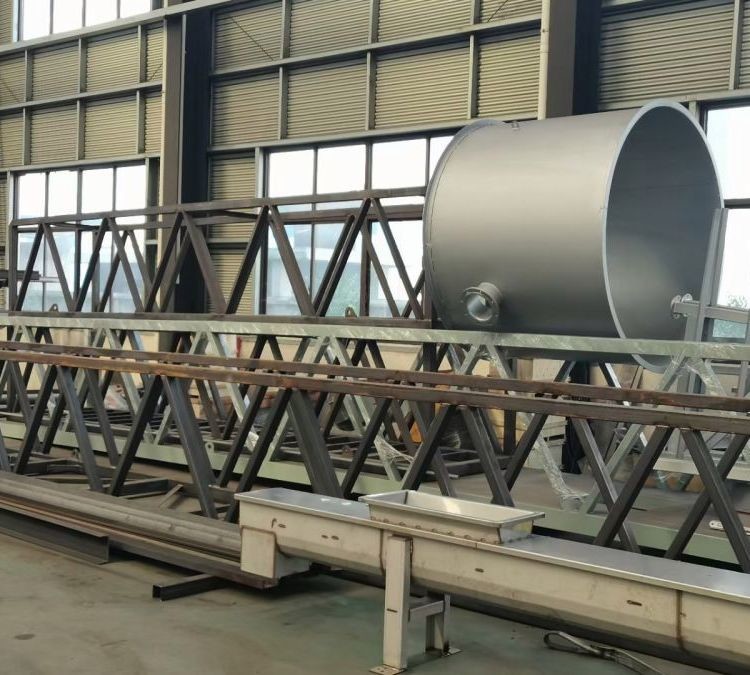

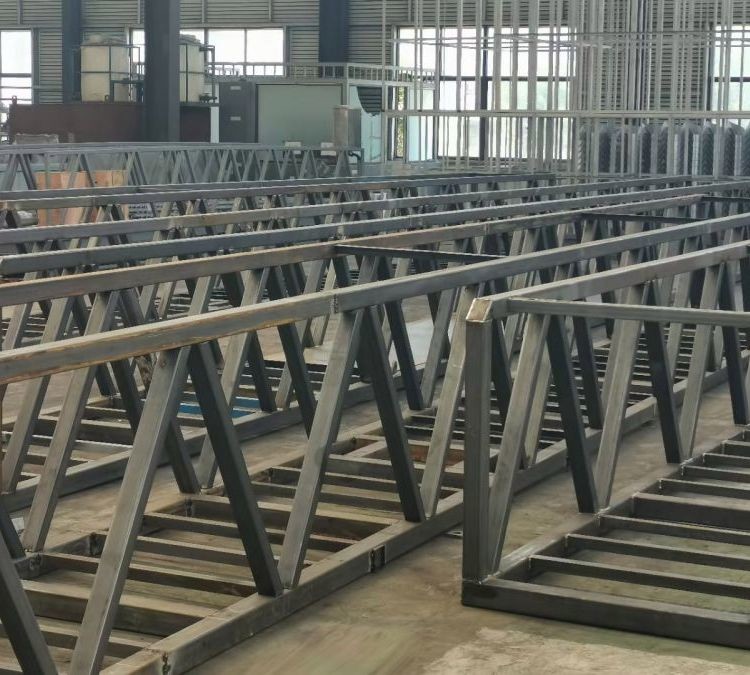

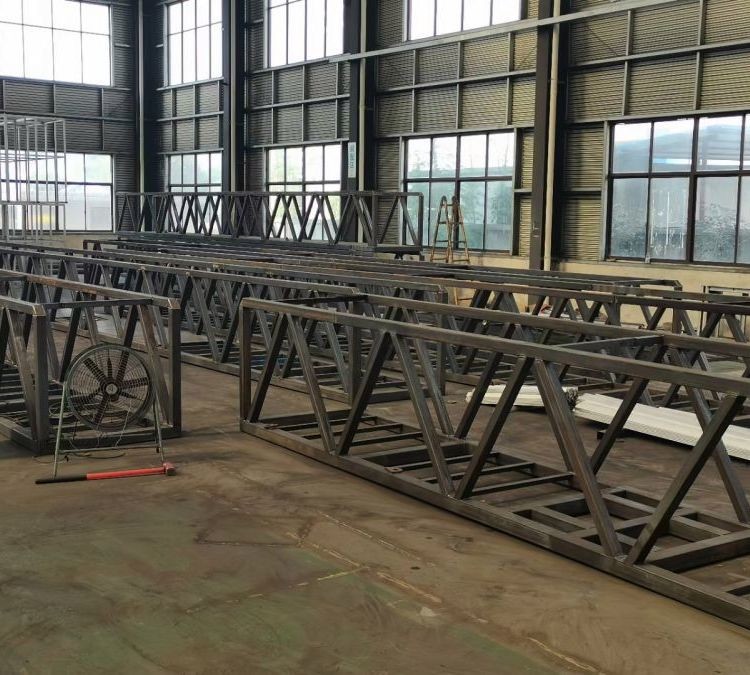

ผู้ผลิตเครื่องขูดกากตะกอนไดรฟ์กลางสะพานเต็ม อุปกรณ์บำบัดน้ำเสียที่มีประสิทธิภาพสูง
เครื่องขูดโคลนแบบขับกลางใช้งานได้อย่างกว้างขวางกับการขูดตะกอนและการระบายของถังตกตะกอนแบบไหลตามแนวรัศมี (วงกลม) ที่มีเส้นผ่านศูนย์กลางโดยทั่วไปไม่เกิน 18 เมตรในโรงผลิตน้ำหรือโรงบำบัดน้ำเสียในโครงการส่งน้ำและระบายน้ำมีโครงสร้างที่เหมาะสม ประสิทธิภาพสูง ใช้งานและบำรุงรักษาสะดวก และเป็นโครงการสนับสนุนการบำบัดน้ำเสียในอุดมคติ
หลักการทำงาน

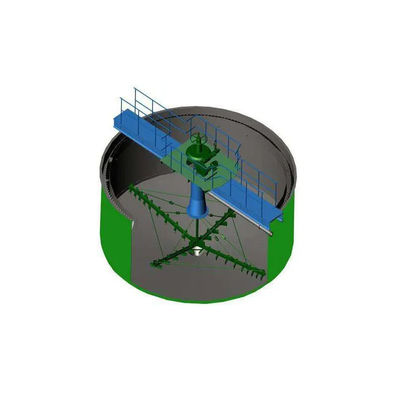

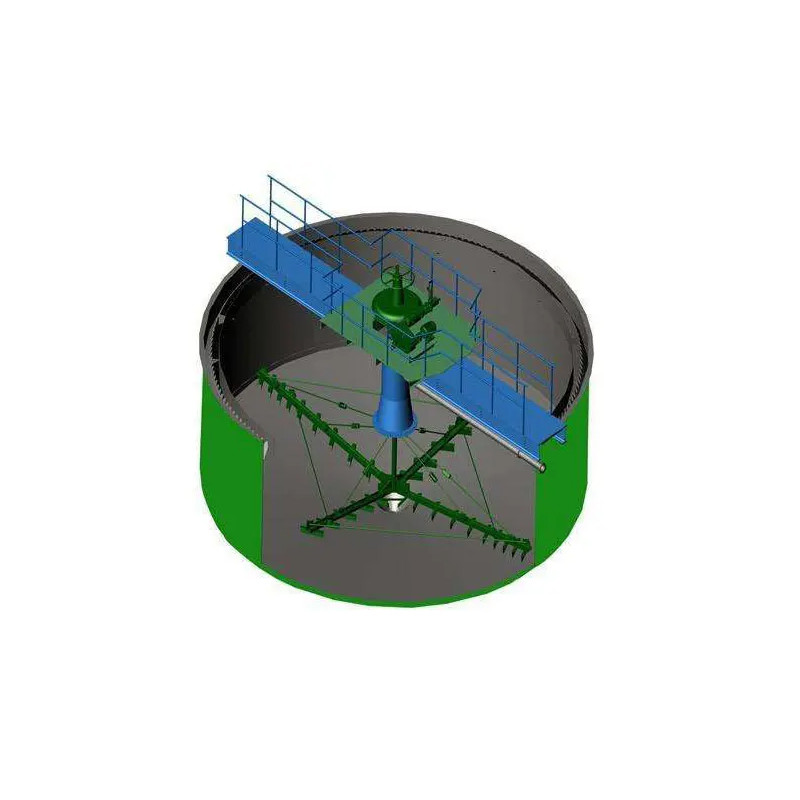

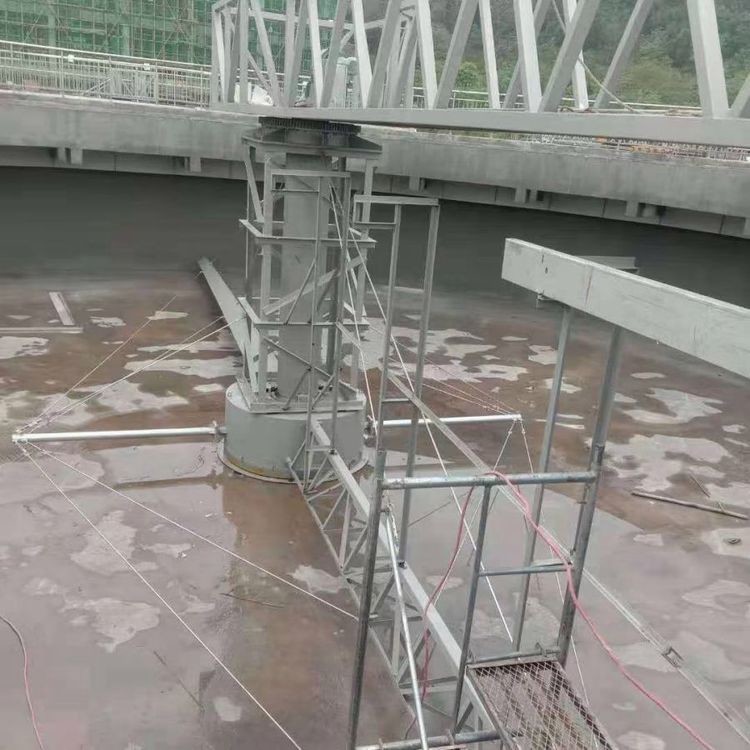

เครื่องขูดโคลนไดรฟ์กลางใช้ไดรฟ์กลางและประเภทระบบกันสะเทือนหลังจากที่สิ่งปฏิกูลไหลเข้าสู่ถังผันน้ำจากท่อทางเข้าใต้สะพานทำงานและกระจาย มันจะไหลออกอย่างสม่ำเสมอในแนวรัศมีไปยังรอบนอกกากตะกอนแขวนลอยจะสะสมอยู่ที่ก้นถังหลังจากการตกตะกอนอุปกรณ์ขับเคลื่อนจะขับเคลื่อนเพลาแนวตั้งตรงกลางให้หมุน และขับเคลื่อนแขนขูดและที่ขูดโคลนให้หมุนหลังจากที่กากตะกอนถูกคัดแยกจากส่วนรอบของถังไปยังถังเก็บกากตะกอนส่วนกลางแล้ว กากตะกอนจะถูกระบายออกจากถังผ่านทางท่อระบายกากตะกอนโดยแรงดันน้ำในถัง กากตะกอนบนผิวน้ำจะถูกเล็ดลอดออกไปทางด้านข้างสระ อุปกรณ์ skimming แบบโรตารี่จากนั้นขูดลงในถังตะกรันด้วยเครื่องขูดและปล่อยออกจากสระส่วนลอยเหนือน้ำจะไหลเข้าสู่ช่องทางออกและระบายออกทางแผ่นฝายทางออกรูปสามเหลี่ยม
ความสนใจในการดำเนินงาน
1. การเตรียมการก่อนสตาร์ท: ตรวจสอบว่าตัวลดได้เติมน้ำมันจนถึงระดับปกติหรือไม่ มีสิ่งแปลกปลอมติดอยู่ที่ผิวน้ำตามส่วนวิ่งหรือไม่ และไม่ควรมีเศษไม้หรือสิ่งแปลกปลอมอื่นๆ เพื่อหลีกเลี่ยง ความล้มเหลวระหว่างการทำงาน
2. เชื่อมต่อแหล่งจ่ายไฟของมอเตอร์และตรวจสอบพวงมาลัยบวกและลบ
3. ต้องเปลี่ยนน้ำมันในตัวลดเดือนละครั้งหลังการใช้งานและหลังจากนั้นหนึ่งปีเท่านั้น
4. ในระหว่างการใช้งานอุปกรณ์ จะต้องให้ความสนใจว่าการทำงานเป็นปกติหรือไม่หากพบปัญหาให้หยุดดำเนินการให้ทันเวลาเพื่อตรวจสอบ
พารามิเตอร์ผลิตภัณฑ์
พารามิเตอร์ / รุ่น ความกว้างของสระΦ(ม.) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
ความลึกของสระน้ำลึก H(m) | 3.5~4.5(ตามความต้องการของผู้ใช้) | |||||||||
ความลึกของน้ำข้างสระ H2(ม.) | 3.0~4.0(ตามความต้องการของผู้ใช้) | |||||||||
ความเร็วรอบเส้น V(ม./นาที) | 1.8~2.2 | |||||||||
ขนาดล้อเดิน (มม.) | 400x120 | 420x150 | ||||||||
กำลังของมอเตอร์ N(KW) | 0.37 | 0.55 | 0.75 | |||||||
ขนาดการติดตั้ง (มม.) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5,000 | 5500 | 6000 | |
Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5,000 | 6000 | 6000 | |
Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
ข | ตามความต้องการของผู้ใช้ | |||||||||
H3 | ตามความต้องการของผู้ใช้ | |||||||||
แอล | ตามความต้องการของผู้ใช้ | |||||||||
ความดันรอบล้อ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
โหลดแนวตั้งของแท่นกลาง P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
โหลดกลางของโหลดกลาง P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
