กากตะกอนเหล็กกล้าคาร์บอนแนวนอนผู้ผลิตสายพานลำเลียงแบบไม่มีเพลา เหมืองถ่านหิน ซีเมนต์ อุปกรณ์เคลื่อนย้ายได้
ส่วนประกอบส่วนใหญ่ประกอบด้วยเฮลิคออยด์ แบริ่ง รางวัสดุ ทางเข้าและทางออก อุปกรณ์ขับเคลื่อน ฯลฯ ตัวเกลียวที่แข็งได้รับการรองรับบนรางวัสดุผ่านแบริ่งที่ส่วนหัว หาง และส่วนตรงกลางเพื่อสร้างส่วนประกอบที่หมุนได้ การขนส่งวัสดุตัวเกลียวทำงานผ่านอุปกรณ์ขับเคลื่อนที่ติดตั้งที่ส่วนหัว และทางเข้าและทางออกของวัสดุจะถูกจัดเรียงที่ด้านบนสุดของหางของรางวัสดุและด้านล่างของส่วนหัวตามลำดับ
ข้อควรระวังในการติดตั้ง
1. แนวเส้นกึ่งกลางของรางวัสดุและแกนเกลียวต้องอยู่ในแนวร่วมที่ดี
2. รอยต่อระหว่างส่วนของรางต้องแน่นโดยไม่คลาดเคลื่อนสามารถเพิ่มปะเก็นระหว่างส่วนต่างๆ และระหว่างที่ครอบศีรษะกับรางน้ำเพื่อให้แน่ใจว่ามีการปิดผนึกรางน้ำในเวลาเดียวกัน ความผิดพลาดของความยาวของรางน้ำสามารถปรับได้
3. ระยะห่างระหว่างผนังด้านในของรางวัสดุและตัวเกลียวจะเท่ากัน
4. เพลาอุปกรณ์ขับเคลื่อนและเพลาเกลียวต้องอยู่ในโคแอกเชียลที่ดีความสูงของไดรฟ์สามารถปรับได้ด้วยแผ่นชิม
5. หลังจากการติดตั้ง ตัวเกลียวจะต้องได้รับการทดสอบความสมดุลแบบสถิต
6. ตลับลูกปืนกันสะเทือนระดับกลางต้องรองรับเพลาเชื่อมต่ออย่างเหมาะสมและเชื่อถือได้เพื่อหลีกเลี่ยงการเสียรูปในแนวรัศมีของเพลาเกลียวการติดตั้งสามารถทำได้โดยการปรับแผ่นรองระหว่างแผ่นรองแบริ่ง
7. หลังจากติดตั้งทั้งเครื่องแล้ว ให้ตรวจสอบว่ามีของกระจุกกระจิกอยู่ในเครื่องหรือไม่ และน้ำมันหล่อลื่นเพียงพอในแต่ละสถานที่หล่อลื่นหรือไม่
8. ในระหว่างการทดสอบแบบไม่มีโหลด แบริ่งจะต้องไม่รั่วไหลของน้ำมัน และอุณหภูมิของแบริ่งจะต้องไม่เกิน 20 ℃ระหว่างการทดสอบโหลด อุณหภูมิที่เพิ่มขึ้นของตลับลูกปืนต้องไม่เกิน 30 ℃
พารามิเตอร์
| พารามิเตอร์ | เกลียว เส้นผ่านศูนย์กลางที่กำหนด (มม.) เกลียวเส้นผ่านศูนย์กลาง (มม.) |
พิมพ์ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ความจุ | มุมติดตั้ง | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 ° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| ความเร็วเกลียว n(r/min) | 12 ถึง 16 | ||||||
| มอเตอร์ N(KW) | 0.75-5.5 (ตาม L และมุม) | ||||||
| ขนาดการติดตั้ง (มม.) | อา | 0+40 | |||||
| บี | 0 + 110 | ||||||
| บี | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| หลี่ | ตามความต้องการของผู้ใช้ | ||||||
| หลี่ | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ชม | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| สวัสดี | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||

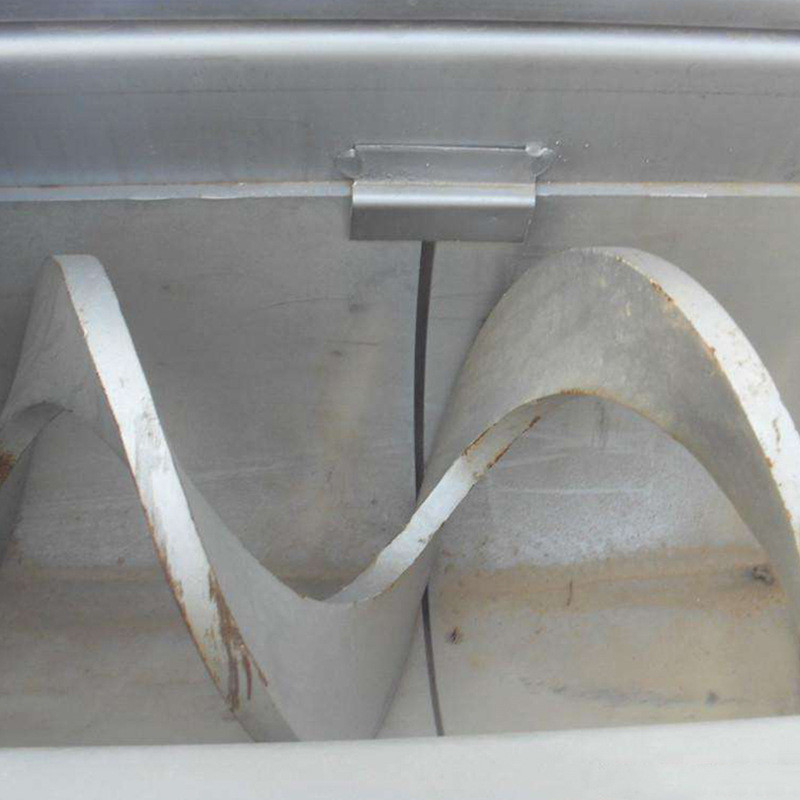

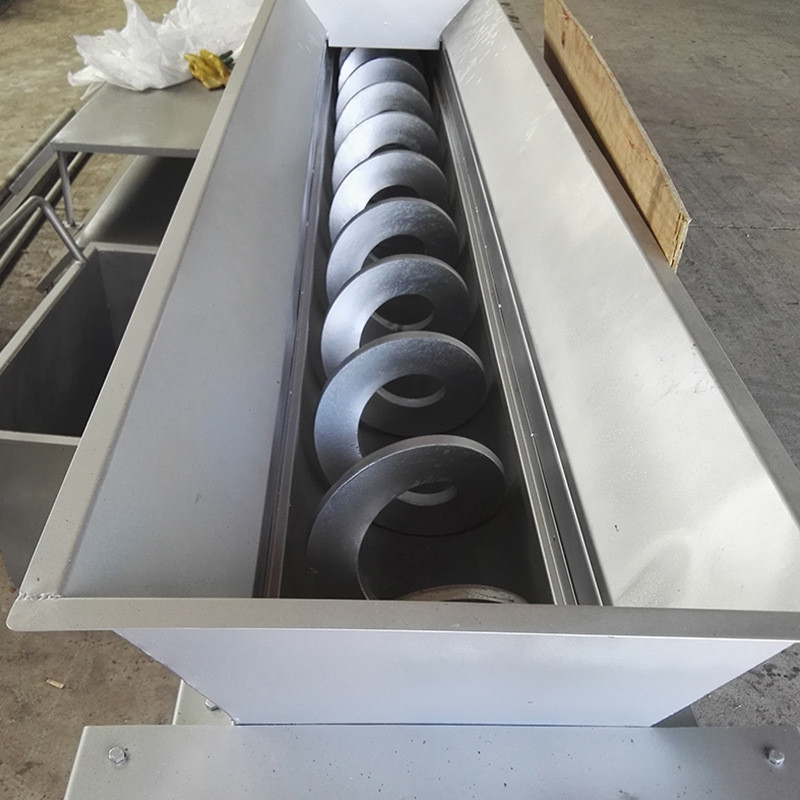

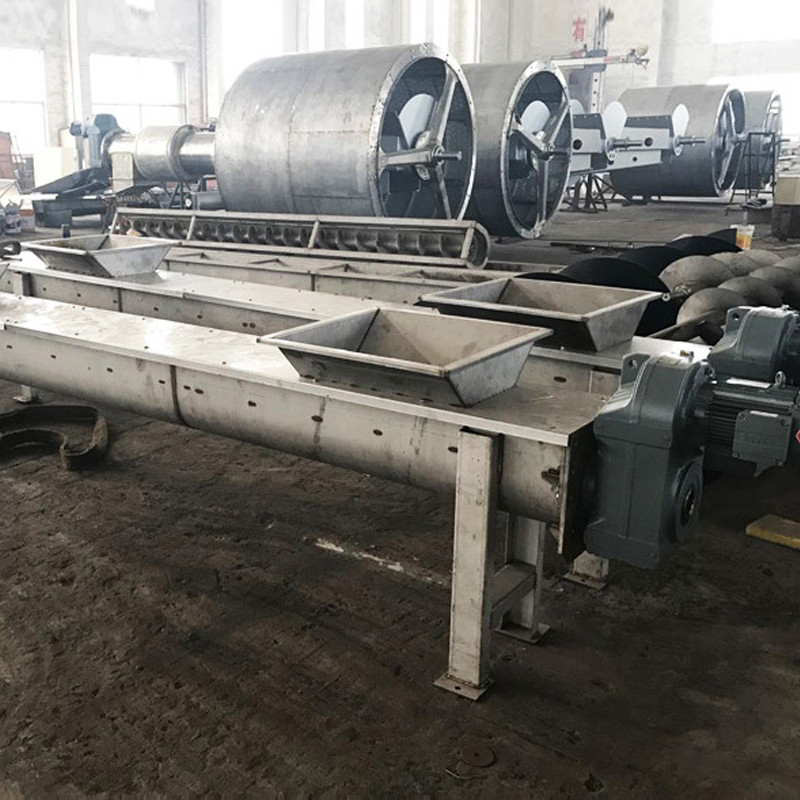

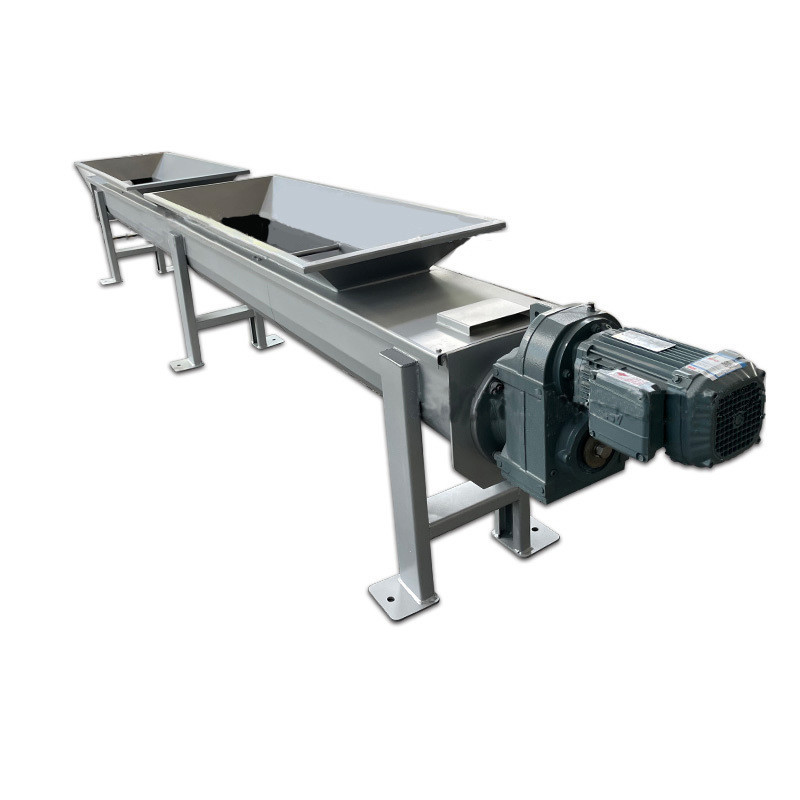

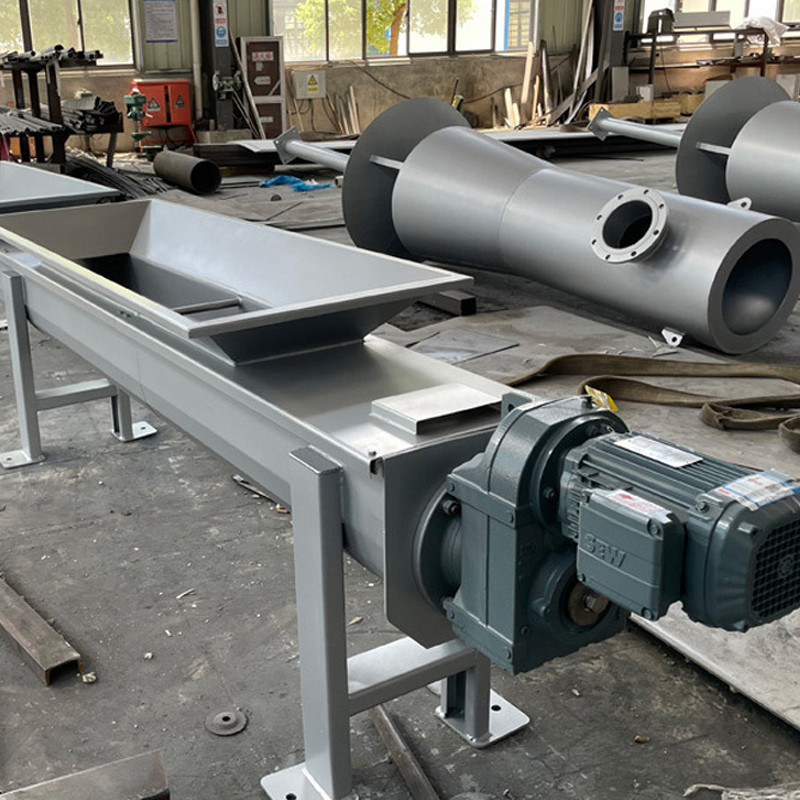

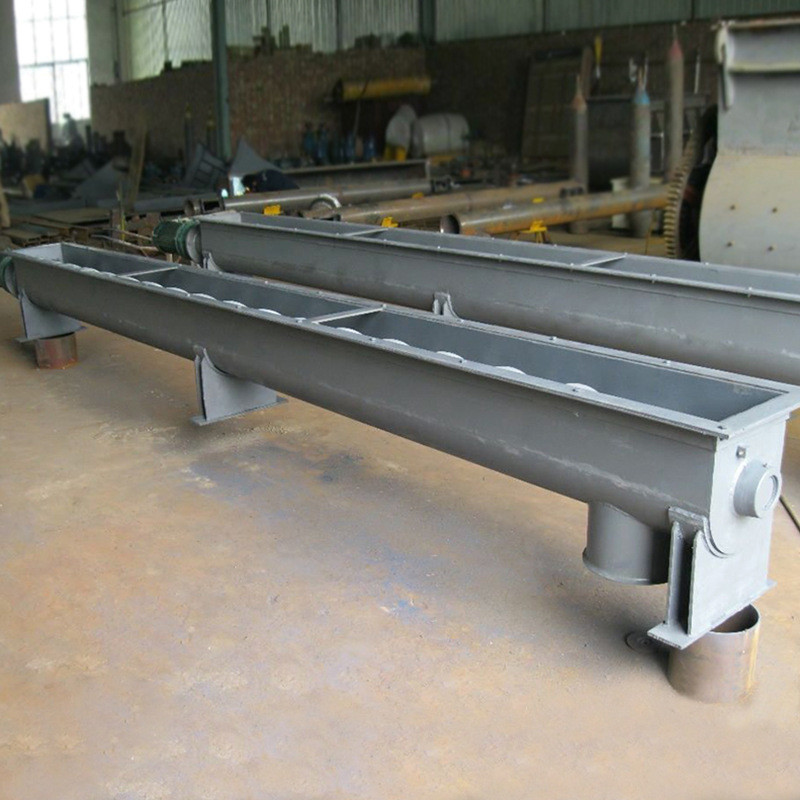

รูปภาพจริง
