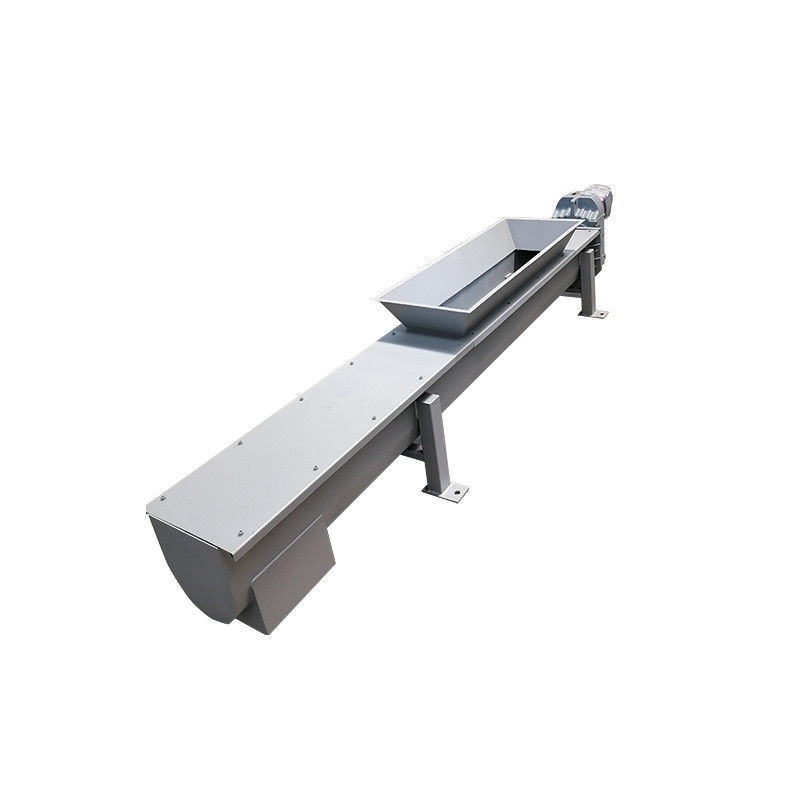

ผู้ผลิตสายพานลำเลียงสกรูชนิด U กากตะกอนซีเมนต์ขี้เถ้าแร่เม็ดป้อนอุปกรณ์ลำเลียง
สกรูลำเลียงใช้เป็นหลักในการลำเลียงผง เม็ด และวัสดุขนาดเล็กในแนวนอนหรือแนวเอียง เช่น ถ่านหิน เถ้า ตะกรัน ซีเมนต์ เมล็ดพืช และวัสดุอื่นๆไม่เหมาะสำหรับการลำเลียงวัสดุที่เน่าเสียง่าย หนืด และหลอมเหลว รวมทั้งวัสดุที่ไม่สามารถแตกหักได้ระหว่างการลำเลียงอุณหภูมิแวดล้อมในการทำงานของสกรูลำเลียงคือ - 20 ~ 50 ℃;อุณหภูมิของวัสดุน้อยกว่า 200 ℃;ความลาดเอียงของสายพานลำเลียง ≤ 20 องศา;ความยาวลำเลียงโดยทั่วไปน้อยกว่า 40 เมตร
การจำแนกใบมีด
เกลียวใบมีดของสกรูลำเลียงส่วนใหญ่มีสามประเภท: แข็งเฮลิคออยด์ สายพานเฮลิคอด และเฮลิคอยด์เบลดวิธีการชั่งน้ำหนักพื้นผิวเกลียวแข็งแบบ S เหมาะสำหรับการลำเลียงวัสดุที่เป็นผงและเม็ดพื้นผิวเกลียวของสายพานเรียกว่าวิธี D และระยะพิทช์เท่ากับเส้นผ่านศูนย์กลางของใบมีดเกลียวซึ่งเหมาะสำหรับการลำเลียงวัสดุที่เป็นผงและชิ้นเล็กพื้นผิวเกลียวของใบมีดส่วนใหญ่ใช้ในการขนส่งวัสดุที่มีความหนืดและอัดได้กระบวนการผสมและผสมจะเสร็จสมบูรณ์พร้อมกันในระหว่างกระบวนการขนส่งระยะพิทช์เป็นเกลียวประมาณ 1.2 เท่าของเส้นผ่านศูนย์กลางของใบมีดเกลียว
องค์ประกอบผลิตภัณฑ์
ใบพัดเกลียวของสกรูลำเลียงมีการหมุนซ้ายและขวาสกรูลำเลียงประกอบด้วยสามส่วน: ตัวสกรูลำเลียง ทางเข้าและทางออกของวัสดุ และอุปกรณ์ขับเคลื่อนตัวสกรูลำเลียงประกอบด้วยลูกปืนหัว, ลูกปืนหาง, ลูกปืนกันสะเทือน, แกนเกลียว, ปลอก, แผ่นปิดและฐาน;อุปกรณ์ขับเคลื่อนประกอบด้วยมอเตอร์ ตัวลดความเร็ว คัปปลิ้ง และฐานเส้นผ่านศูนย์กลางของสกรูที่ใช้กันทั่วไปคือ 160 มม. 200 มม. 250 มม. 315 มม. 400 มม. 500 มม. 630 มม. 800 มม. และ 1000 มม.สกรูลำเลียงของข้อกำหนดอื่น ๆ ยังสามารถปรับแต่งได้
พารามิเตอร์
| พารามิเตอร์ | เกลียว เส้นผ่านศูนย์กลางที่กำหนด (มม.) เกลียวเส้นผ่านศูนย์กลาง (มม.) |
พิมพ์ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ความจุ | มุมติดตั้ง | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 ° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| ความเร็วเกลียว n(r/min) | 12 ถึง 16 | ||||||
| มอเตอร์ N(KW) | 0.75-5.5 (ตาม L และมุม) | ||||||
| ขนาดการติดตั้ง (มม.) | อา | 0+40 | |||||
| บี | 0 + 110 | ||||||
| บี | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| หลี่ | ตามความต้องการของผู้ใช้ | ||||||
| หลี่ | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ชม | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| สวัสดี | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||

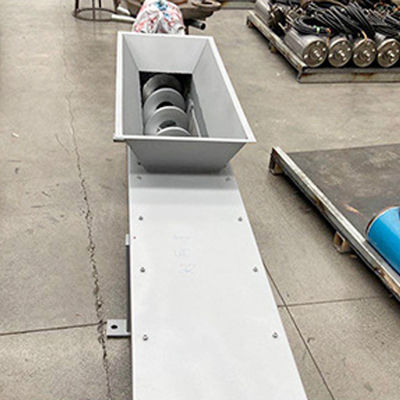

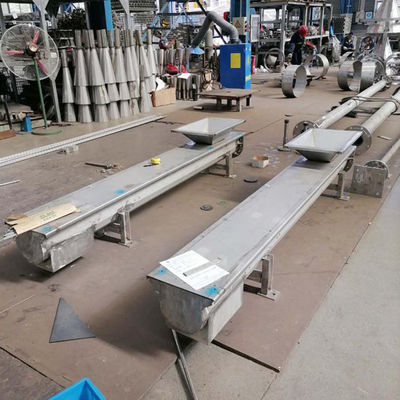

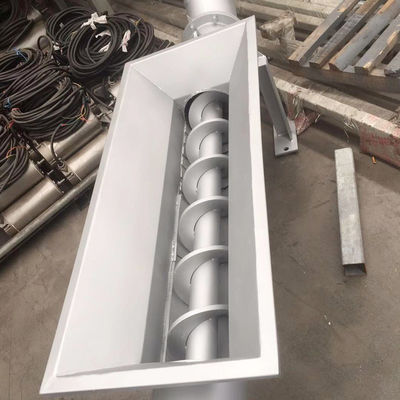

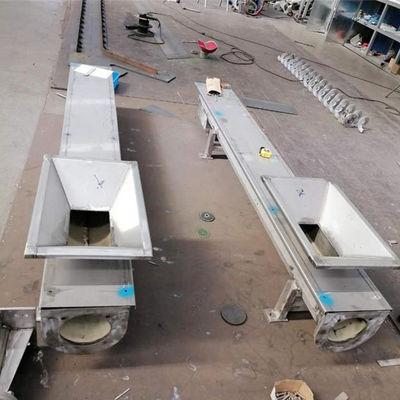

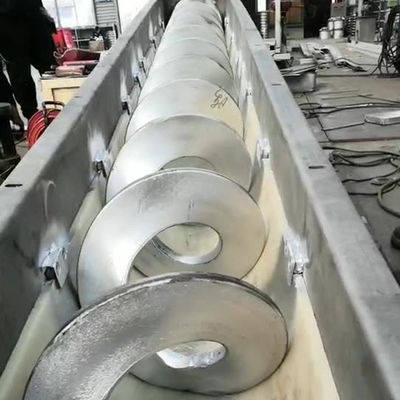

รูปภาพจริง
