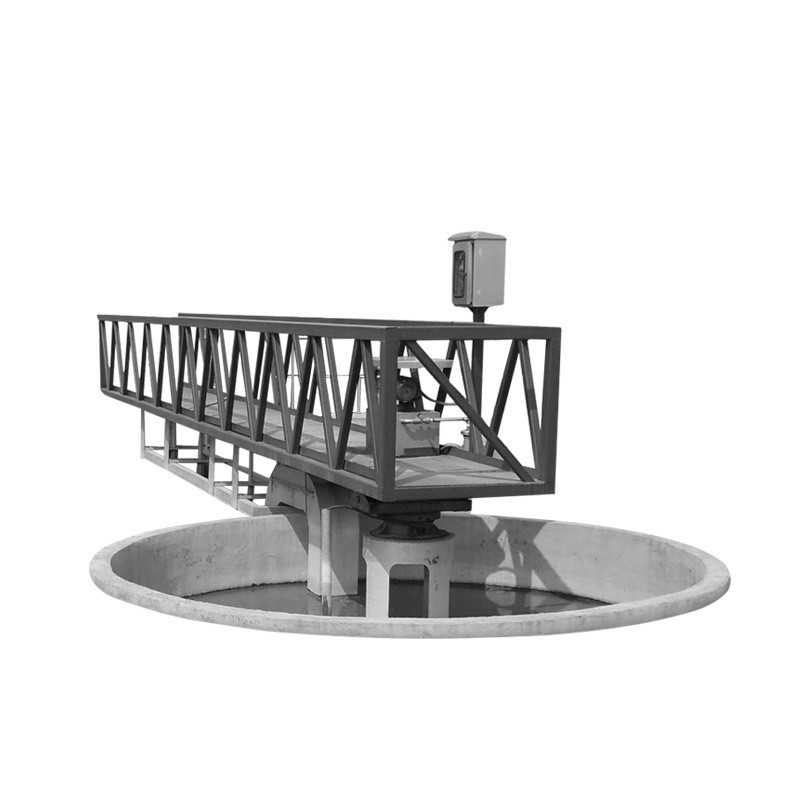

สแตนเลสครึ่งสะพานอุปกรณ์ต่อพ่วงไดรฟ์เครื่องขูดโคลนผู้ผลิตถังตกตะกอนอุปกรณ์บำบัดตะกอน

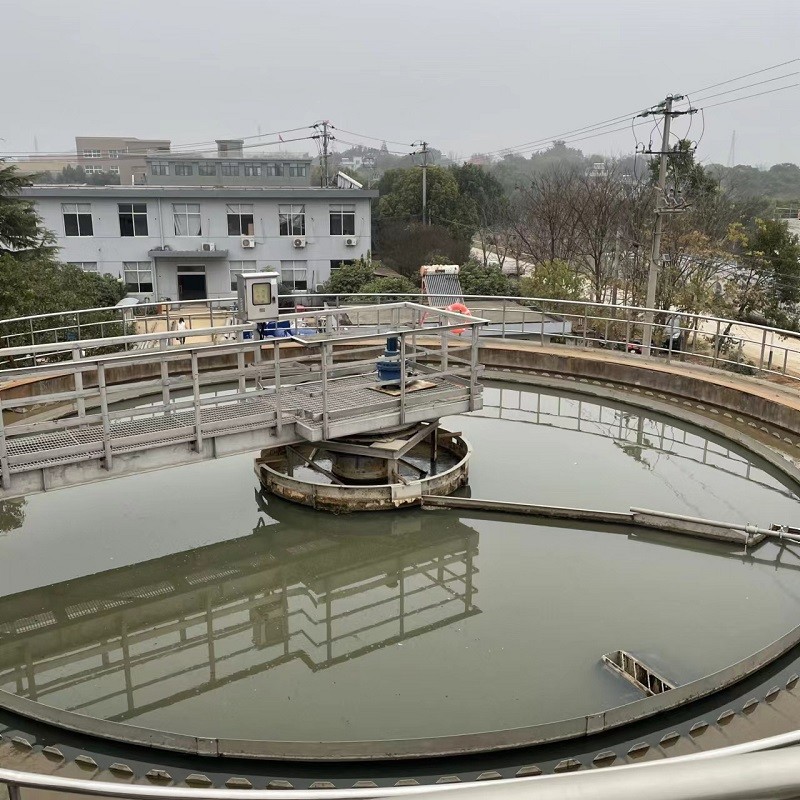

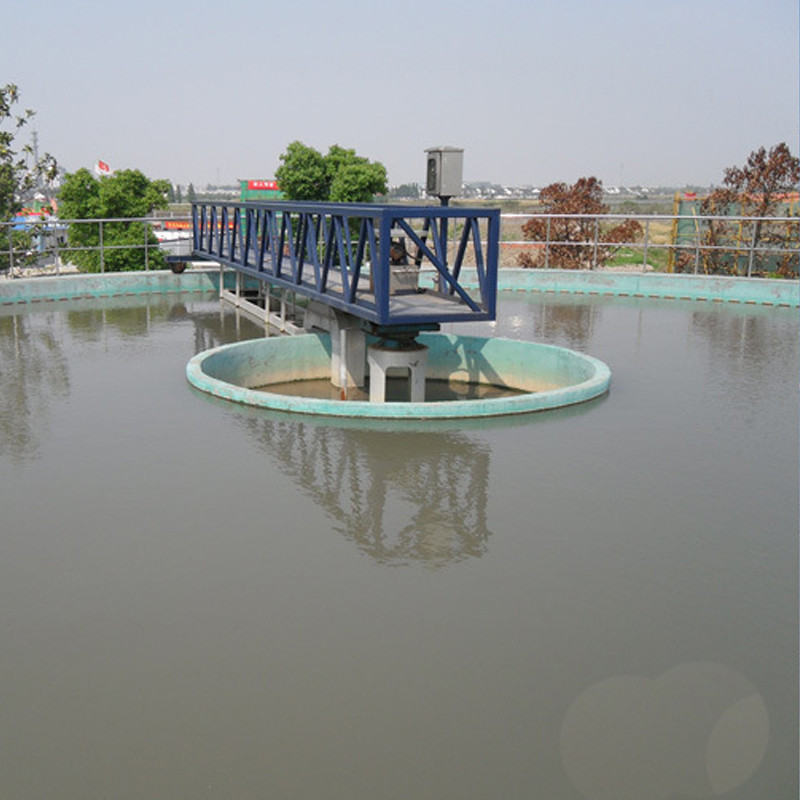

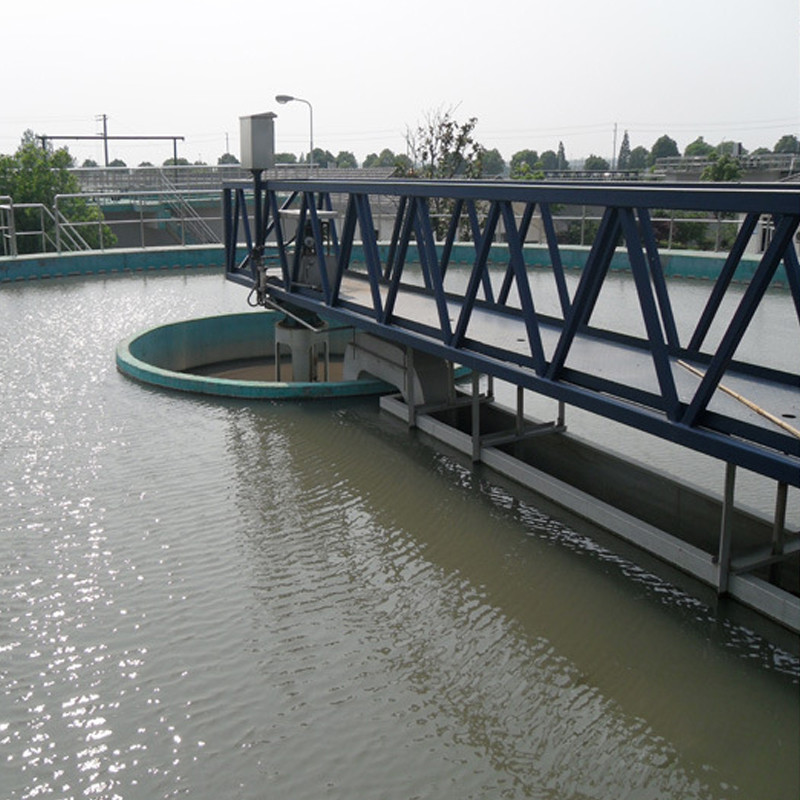

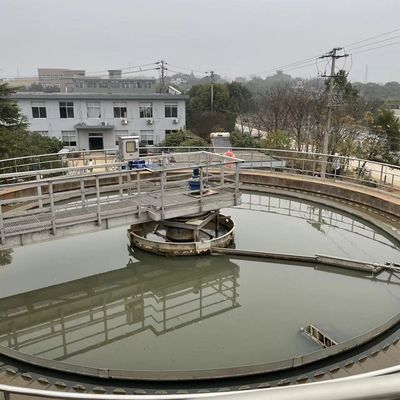

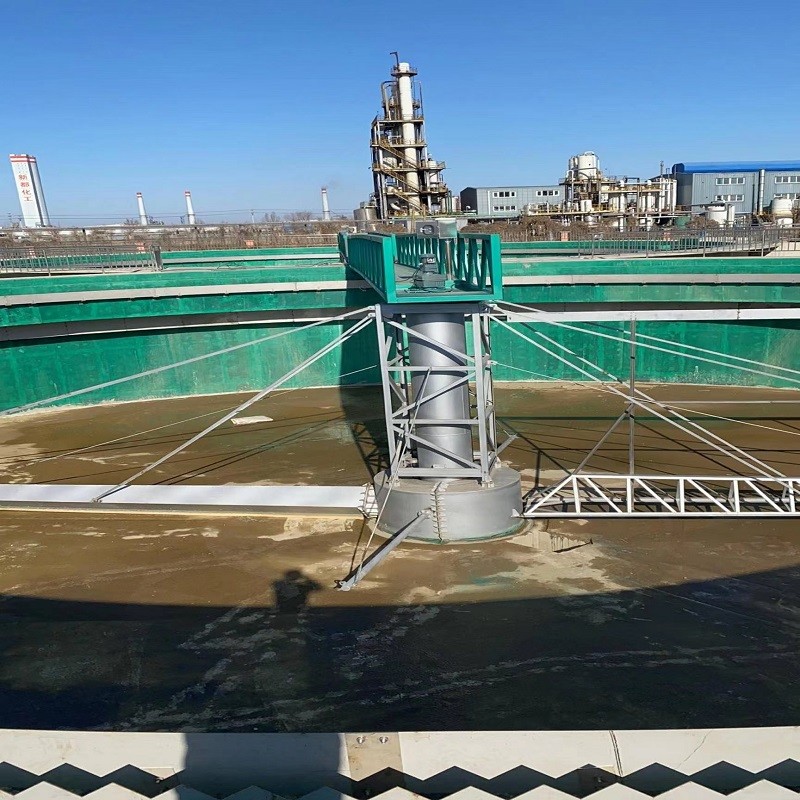

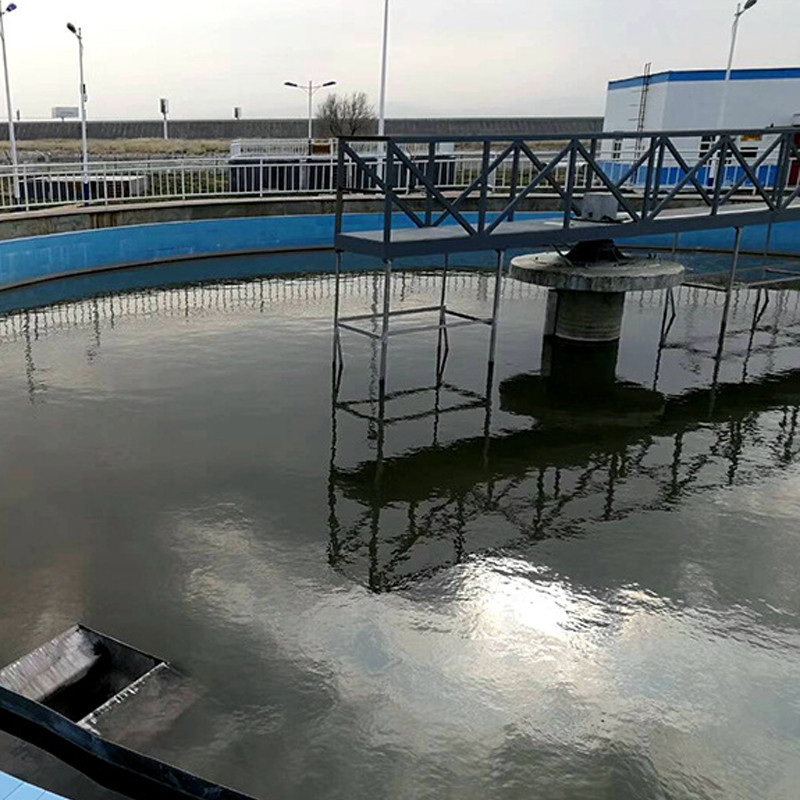

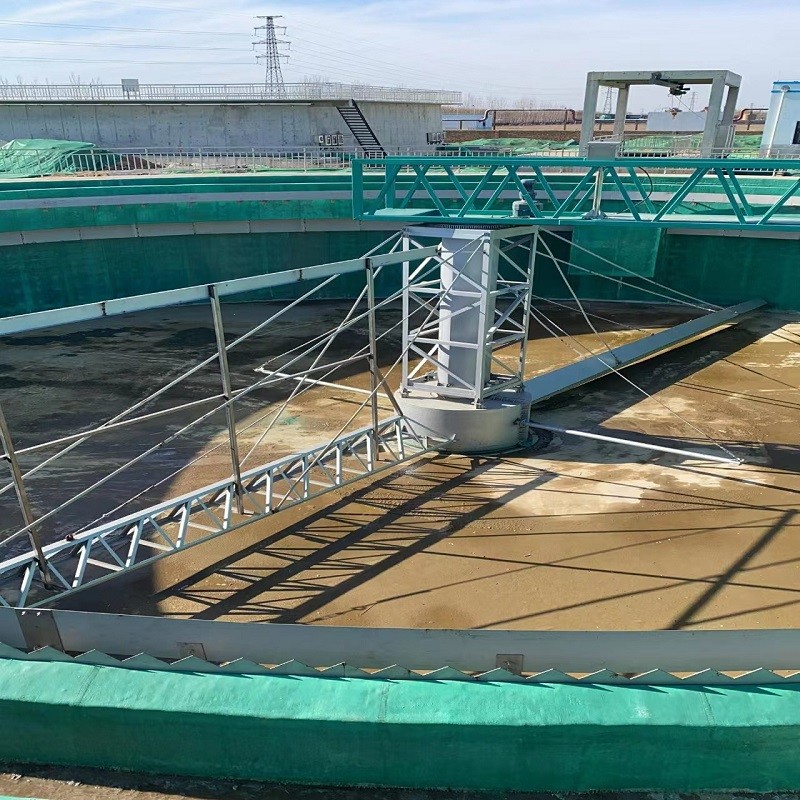

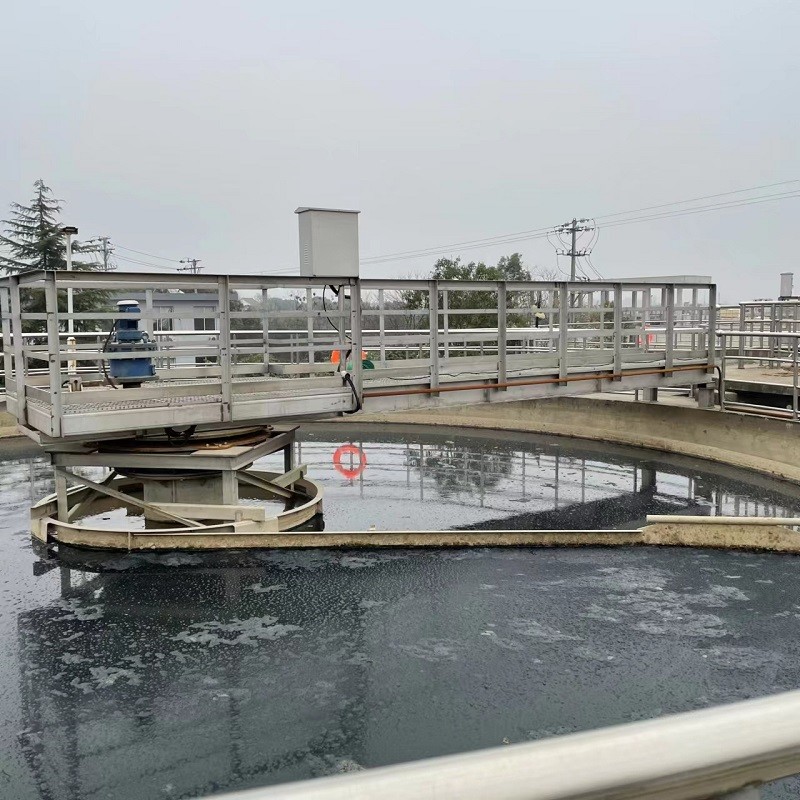

เครื่องทั้งหมดส่วนใหญ่ประกอบด้วยสะพานครึ่ง (เต็ม) อุปกรณ์ขับเคลื่อนการสนับสนุนโรตารี่กลางแขนที่เคลื่อนย้ายได้มีดโกนโคลนอุปกรณ์ skimming ฝายน้ำและโครงสร้างเหล็กอื่น ๆอุปกรณ์นี้ใช้กันอย่างแพร่หลายในการขูดและขจัดตะกอนจากถังตกตะกอนไหลในแนวรัศมีขนาดใหญ่และขนาดกลางโครงสร้างเป็นค้ำยันกลาง อุปกรณ์ต่อพ่วง และอุปกรณ์กำจัดขยะ
ในขณะเดียวกัน อุปกรณ์ดังกล่าวยังเป็นอุปกรณ์ปล่อยกากตะกอนในอุดมคติ โดยให้ผลการประหยัดพลังงานที่โดดเด่นและการบำรุงรักษาประจำวันที่สะดวกสบาย
หลักการทำงาน
ที่ขูดโคลนไดรฟ์อุปกรณ์ต่อพ่วงครึ่งสะพาน: น้ำเสียไหลออกอย่างสม่ำเสมอจากท่อทางเข้าที่อยู่ตรงกลางของสระไปยังขอบในแนวรัศมีหลังจากการแพร่กระจายผ่านกระบอกสูบผันตะกอนแขวนลอยจะถูกฝากไว้ที่ด้านล่างของสระหลังจากการตกตะกอนส่วนลอยเหนือตะกอนจะถูกปล่อยออกจากถังผ่านแผ่นฝายน้ำล้น และกากตะกอนจะถูกขูดจากขอบสระไปยังบ่อตะกอนที่อยู่ตรงกลางผ่านแผ่นขูดกากตะกอนจะถูกปล่อยออกจากสระผ่านท่อระบายกากตะกอนขึ้นอยู่กับแรงดันน้ำในสระ
คุณสมบัติของสินค้า
1. ความสามารถในการประมวลผลขนาดใหญ่สามารถประหยัดพื้นที่ได้
2. อุปกรณ์ต้องการมอเตอร์เพียงตัวเดียวซึ่งช่วยประหยัดพลังงานและการใช้ไฟฟ้า
3. ความเข้มข้นของกากตะกอนที่สามารถขูดออกได้สูงและมีผลดีต่อการปลดปล่อยกากตะกอน
4. มีดโกนมีโครงสร้างที่เรียบง่าย การทำงานที่ปลอดภัย และเชื่อถือได้ และการบำรุงรักษาที่สะดวก
5. ปรับตัวได้ดีและง่ายต่อการควบคุมอัตโนมัติเต็มรูปแบบ
คำอธิบายคำสั่งซื้อ
1. โปรดระบุเมื่อจำเป็นต้องใช้อุปกรณ์ skimming แผ่นกั้นช่องระบาย แผ่นกั้นขยะ และถังทางออก
2. ระบุวัสดุอุปกรณ์, ป้องกันการกัดกร่อน, มอเตอร์และข้อกำหนดของตัวลด;
3. เมื่อสั่งซื้อโปรดระบุแบบร่างกระบวนการทางวิศวกรรมโยธาของพูลและระบุขนาดโดยละเอียด
พารามิเตอร์
หมายเลขรุ่น / พารามิเตอร์ | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
เส้นผ่าศูนย์กลางสระ Φ(ม.) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
ความลึกของสระลึก H(m) | 3.5~4.5(ตามความต้องการของผู้ใช้) | |||||||||
ความลึกของน้ำข้างสระน้ำ H2(ม.) | 3.0~4.0(ตามความต้องการของผู้ใช้) | |||||||||
รอบเส้นความเร็ว v(m/min) | 2.0~3.0 | |||||||||
ขนาดล้อเดิน (มม.) | Φ400x120 | Φ120x450 | ||||||||
กำลังของมอเตอร์ N(KW) | 0.37 | 0.55 | 0.75 | |||||||
ขนาดการติดตั้ง (มม.) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
บี | ตามความต้องการของผู้ใช้ | |||||||||
H3 | ตามความต้องการของผู้ใช้ | |||||||||
หลี่ | ตามความต้องการของผู้ใช้ | |||||||||
รอบแรงดันล้อ P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
โหลดแนวตั้งของแท่นกลาง P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
โหลดกลางของโหลดกลาง P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
