กากตะกอนเหล็กคาร์บอนสกรูลำเลียงผงแห้งอุตสาหกรรมเกลียวลำเลียงผู้ผลิตอุปกรณ์
สกรูลำเลียงประกอบด้วยสามส่วน: ตัวเครื่องสกรู ช่องป้อนและทางออกของวัสดุ และอุปกรณ์ขับเคลื่อน
ตัวเครื่องสกรู: ประกอบด้วยลูกปืนหัว ตลับลูกปืนหาง ลูกปืนกันสะเทือน สกรู ปลอก แผ่นปิด และฐาน
อุปกรณ์ขับเคลื่อน: ประกอบด้วยมอเตอร์ ตัวลดความเร็ว คัปปลิ้ง และฐาน
หลักการทำงาน
เมื่อเพลาเกลียวหมุน เนื่องจากแรงโน้มถ่วงของวัสดุและการเสียดสีระหว่างวัสดุกับผนังถัง วัสดุจะถูกผลักไปตามสายพานลำเลียงเท่านั้น
ด้านล่างของร่องเคลื่อนไปข้างหน้าการเคลื่อนที่ของวัสดุในตลับลูกปืนตรงกลางขึ้นอยู่กับแรงผลักของวัสดุที่เคลื่อนไปข้างหน้าเพื่อให้เพลาเกลียวอยู่ในสภาวะตึงที่เหมาะสม โดยทั่วไปแล้วอุปกรณ์ขับเคลื่อนและพอร์ตจ่ายไฟจะถูกวางไว้ที่ปลายด้านเดียวกันของสายพานลำเลียง ในขณะที่พอร์ตป้อนจะถูกวางไว้ใกล้กับส่วนท้ายของปลายอีกด้านให้ไกลที่สุด
คุณสมบัติของสินค้า
1. โครงสร้างที่เรียบง่ายและต้นทุนต่ำ
2. งานที่เชื่อถือได้ การบำรุงรักษาและการจัดการที่ง่าย
3. ขนาดกะทัดรัด ขนาดส่วนเล็ก และพื้นที่ขนาดเล็ก
4. ตระหนักถึงการขนส่งที่ปิดสนิท ซึ่งเอื้อต่อการขนส่งวัสดุที่บินง่าย ร้อน และมีกลิ่นแรง ลดมลภาวะต่อสิ่งแวดล้อม และปรับปรุงสภาพการทำงานของคนงาน
5. สะดวกในการขนถ่ายสกรูลำเลียงแนวนอนสามารถโหลดและขนถ่ายได้ทุกจุดบนสายพานลำเลียง
รายละเอียดใบมีดลาน
1. ใบพัดเกลียวของสายพานลำเลียงมีสามประเภท: เกลียวแข็ง เกลียวสายพาน และเกลียวใบมีดพื้นผิวเกลียวที่เป็นของแข็งเรียกว่าวิธี s และระยะพิทช์ของเกลียว GX คือ 0.8 เท่าของเส้นผ่านศูนย์กลางใบมีดสกรูลำเลียงชนิด LS เหมาะสำหรับการลำเลียงวัสดุที่เป็นผงแป้งและเป็นเม็ดพื้นผิวเกลียวแบบสายพานเรียกอีกอย่างว่าวิธี Dระยะพิทช์เป็นเกลียวเท่ากับเส้นผ่านศูนย์กลางของใบมีดเกลียวเหมาะสำหรับการลำเลียงวัสดุที่เป็นผงและชิ้นเล็กๆพื้นผิวเกลียวของใบมีดนั้นไม่ค่อยได้ใช้ และส่วนใหญ่จะใช้ในการขนส่งวัสดุที่มีความหนืดสูงและอัดได้ในกระบวนการขนส่ง การผสมและกระบวนการอื่น ๆ จะเสร็จสิ้นไปพร้อม ๆ กัน และระยะพิทช์เป็นเกลียวประมาณ 1.2 เท่าของเส้นผ่านศูนย์กลางของใบมีดเกลียว
2. ใบพัดเกลียวของสกรูลำเลียงมีการหมุนซ้ายและขวา
คำอธิบายแบบจำลอง
ประเภทของสกรูลำเลียง ได้แก่ สกรูลำเลียงคงที่แนวนอนและสกรูลำเลียงแนวตั้งสายพานสกรูยึดแนวนอนเป็นประเภทที่ใช้กันมากที่สุดสกรูลำเลียงแนวตั้งใช้สำหรับยกวัสดุในระยะสั้นๆความสูงของการลำเลียงโดยทั่วไปไม่เกิน 8 เมตรใบมีดเกลียวเป็นแบบพื้นผิวแข็งจะต้องมีการป้อนสกรูแนวนอนเพื่อให้แน่ใจว่าแรงดันป้อนที่จำเป็น
พารามิเตอร์
| พารามิเตอร์ | เกลียว เส้นผ่านศูนย์กลางที่กำหนด (มม.) เกลียวเส้นผ่านศูนย์กลาง (มม.) |
พิมพ์ | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ความจุ | มุมติดตั้ง | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 ° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| ความเร็วเกลียว n(r/min) | 12 ถึง 16 | ||||||
| มอเตอร์ N(KW) | 0.75-5.5 (ตาม L และมุม) | ||||||
| ขนาดการติดตั้ง (มม.) | อา | 0+40 | |||||
| บี | 0 + 110 | ||||||
| บี | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| หลี่ | ตามความต้องการของผู้ใช้ | ||||||
| หลี่ | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ชม | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||
| สวัสดี | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | จับคู่กับอุปกรณ์ที่เกี่ยวข้อง | ||||||

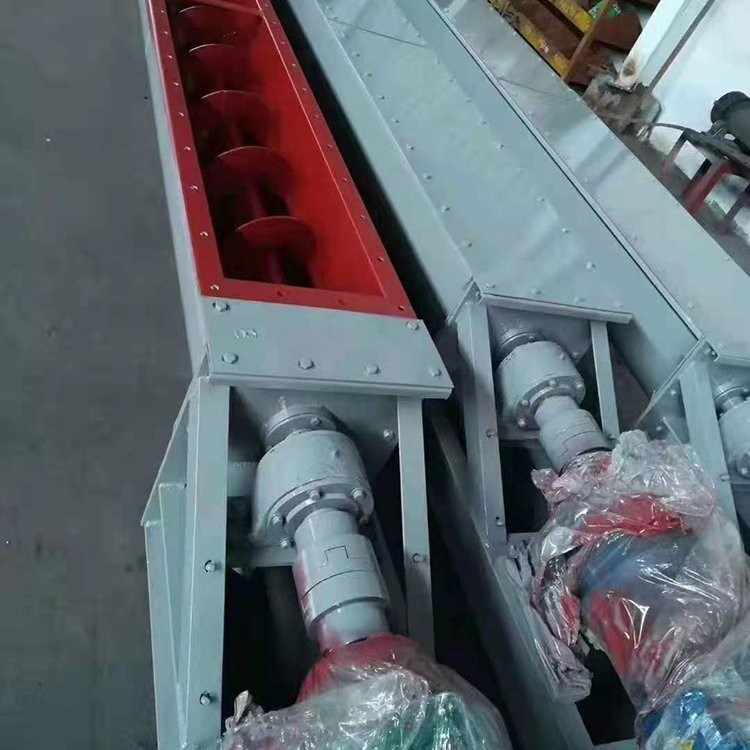

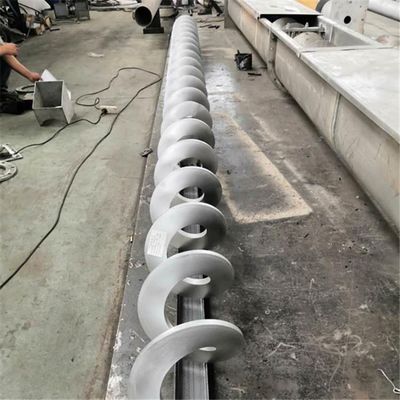

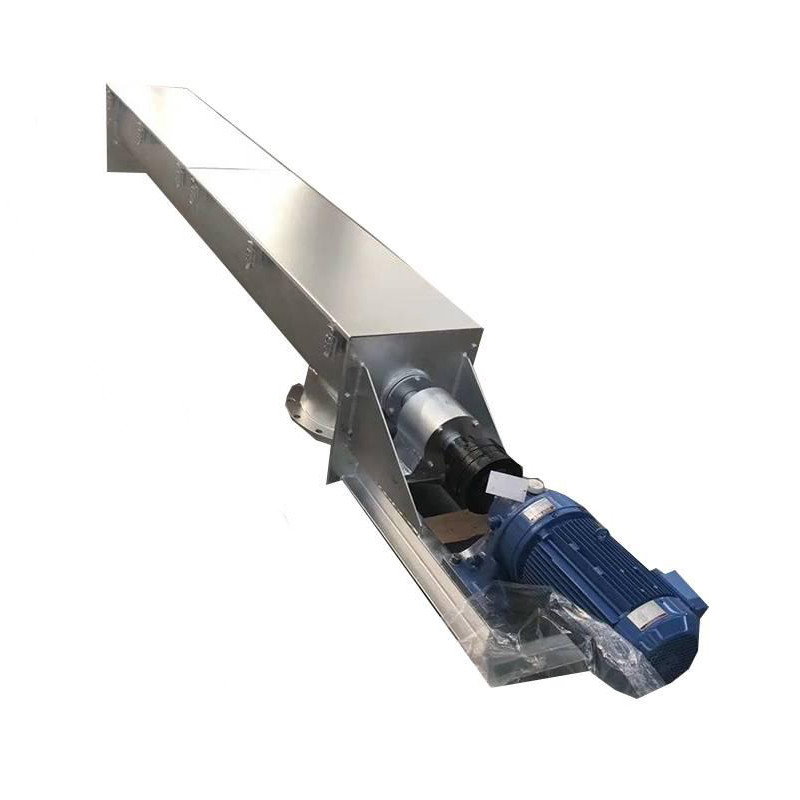

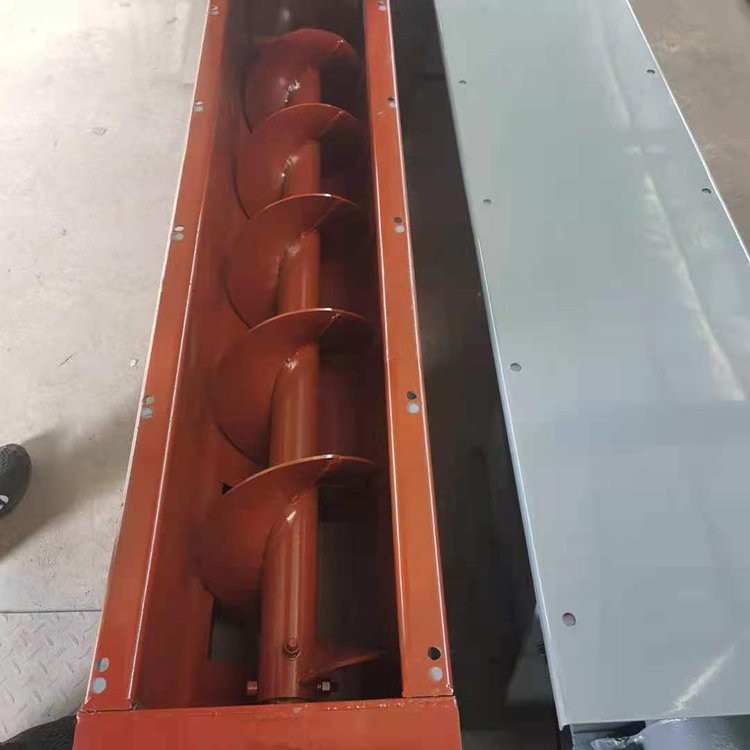

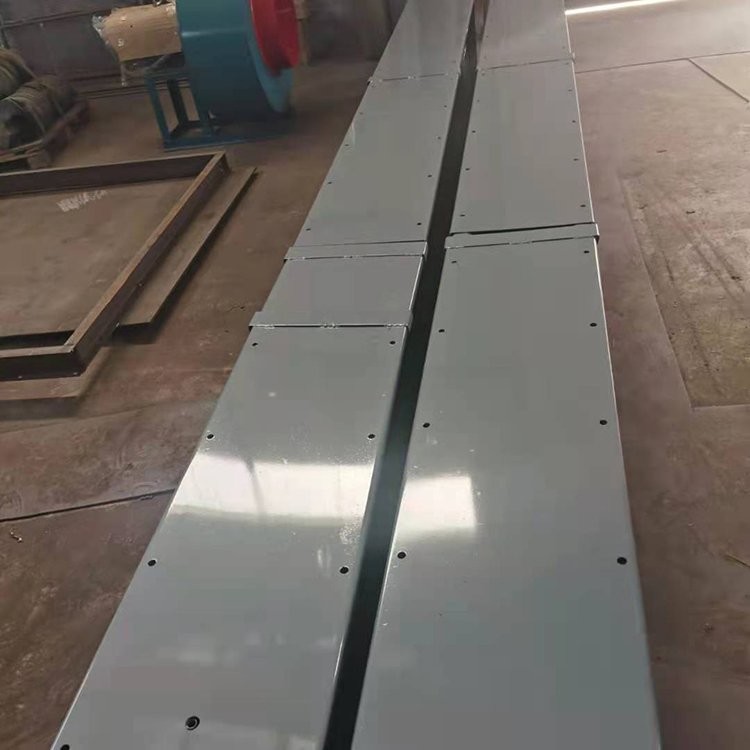

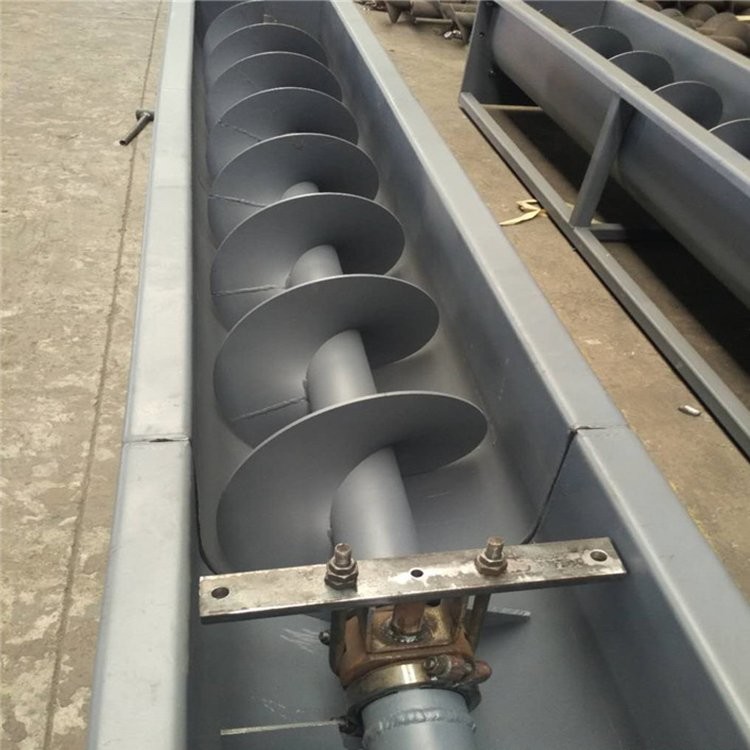

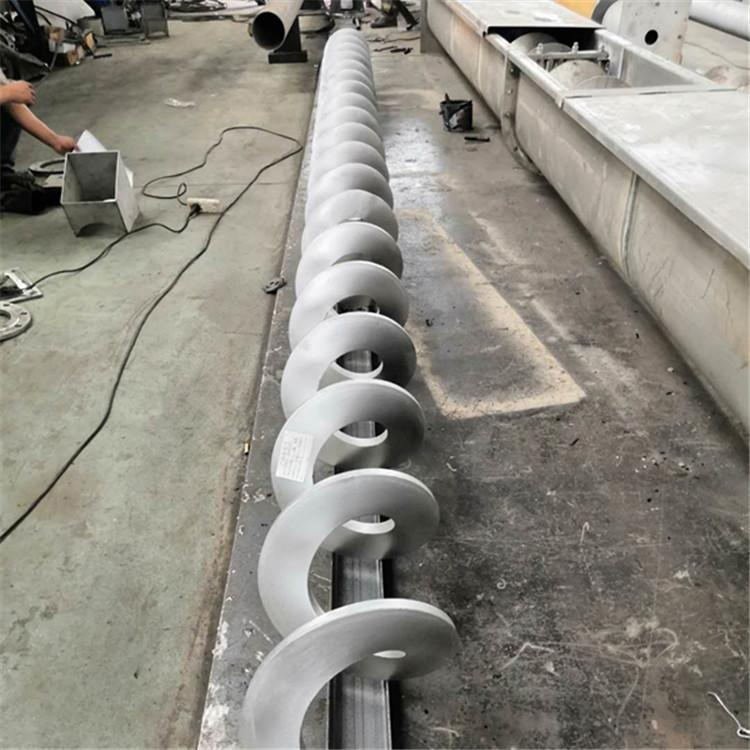

รูปภาพจริง
