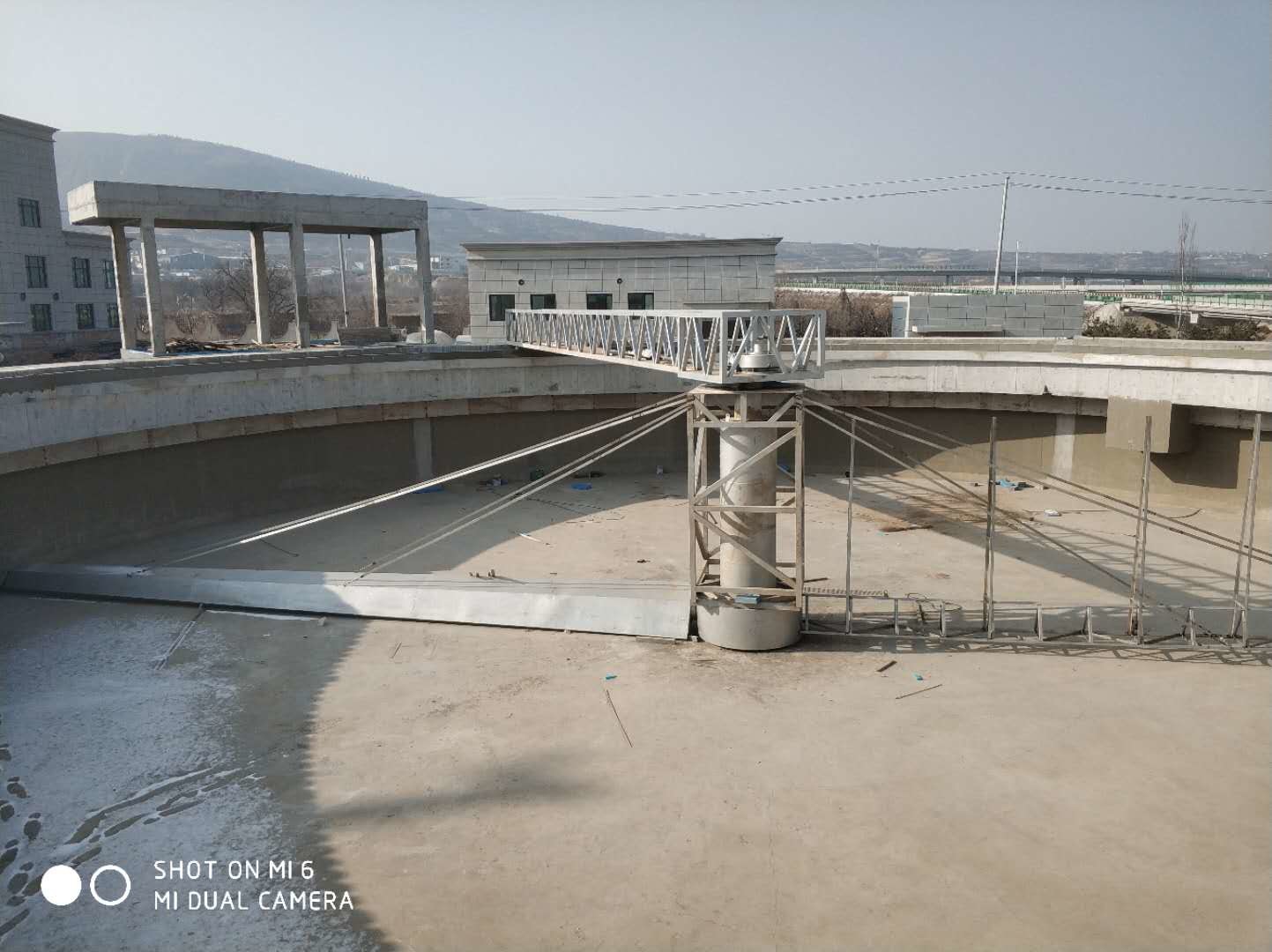

ประเทศจีน ZCX Type Sludge Scraper System เครื่องดูดตะกอนแบบ Single Pipe Center Drive ที่ใช้สำหรับถังตกตะกอนที่สอง
ถึงลูกค้าของเรา:
ธุรกิจหลักเกี่ยวข้องกับอุปกรณ์บำบัดอุตสาหกรรมปิโตรเคมี, กิจการน้ำในเขตเทศบาล, อุปกรณ์บำบัดน้ำเสียในเมือง, อุปกรณ์บำบัดน้ำเสียอุตสาหกรรม, อุปกรณ์บำบัดน้ำเสียในประเทศ, อุปกรณ์น้ำบริสุทธิ์, อุปกรณ์รีเวิร์สออสโมซิส, การทำน้ำให้บริสุทธิ์, พื้นที่บำบัดมลพิษก๊าซเสีย
ใบสมัคร
เหมาะสำหรับถังตกตะกอนขนาดใหญ่และขนาดกลางที่มีการจ่ายน้ำส่วนปลาย การปล่อยน้ำส่วนปลาย และการปล่อยตะกอนจากส่วนกลางส่วนใหญ่ใช้สำหรับการดูดและปล่อยถังตกตะกอนรองของโรงบำบัดน้ำเสียในเมือง
พารามิเตอร์
| หมายเลขรุ่น / พารามิเตอร์ | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| เส้นผ่าศูนย์กลางสระ Φ(ม.) | 25 30 35 40 45 50 | ||||||
| ความลึกของสระลึก H(m) | 4.0～5.5(ตามความต้องการของผู้ใช้) | ||||||
| ความลึกของน้ำข้างสระน้ำ H1(ม.) | 3.5~5.0(ตามความต้องการของผู้ใช้) | ||||||
| ความเร็วของเส้นขอบด้านนอก V (m／min) | 2.0~3.0 | ||||||
| กำลังของมอเตอร์ N(KW) | 0.5 | 0.55 | 0.75 | 1.1 | 1.1 | 1.1 | |
| ขนาดการติดตั้ง (มม.) | บี | 1,000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | ตามความต้องการของผู้ใช้ | ||||||
| H3 | ตามความต้องการของผู้ใช้ | ||||||
| หลี่ | ตามความต้องการของผู้ใช้ | ||||||
| โหลดแนวตั้งของแพลตฟอร์มเสากลาง P1(KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| โหลดสะพานทำงาน P2(KN) | 6.5 | 7.2 | 9.5 | 10.0 | 13.5 | 17 | |
| แรงบิดในการทำงานสูงสุด M(Nm) | 140 | 168 | 268 | 448 | 505 | 560 | |
คุณสมบัติหลัก
1. รางน้ำเข้าและทางออกรอบถังตกตะกอนได้รับการออกแบบด้วยส่วนด้านข้างเพื่อให้แน่ใจว่ามีการจ่ายน้ำและการไหลออกที่สม่ำเสมอรอบถังตกตะกอน
2. อุปกรณ์ขับเคลื่อนใช้ชุดลดเกียร์แบบเกลียวและตัวลดเกียร์แบบหนอนเพื่อให้แน่ใจว่าแรงบิดและความเร็วของเอาต์พุตและผลการส่งผ่านสูงตัวลดกำลังติดตั้งอุปกรณ์ป้องกันแรงบิดที่มากเกินไปซึ่งมีความปลอดภัยและเชื่อถือได้ในการใช้งาน
3. เมื่อ φ≤40 ม. จะใช้ฟางด้านเดียว และถ้า φ>40 ม. จะใช้ฟางสองด้าน
4. ท่อดูดตะกอนใช้ท่อเจาะรูแนวนอนเพื่อปล่อยกากตะกอนซึ่งไม่รบกวนการไหลของความหนาแน่นในถังและช่วยให้น้ำมีความเสถียร
5. การดูดตะกอนบนท่อดูดกากตะกอนรูปกรวยได้รับการออกแบบอย่างมีเอกลักษณ์และใช้ระยะพิทช์ของรูแบบแปรผันจากภายในสู่ภายนอกตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่เพื่อให้แน่ใจว่าการดูดตะกอนที่สมดุลที่ด้านล่างของบ่อทั้งหมดเพิ่มความเข้มข้นการดูดตะกอนและ ประหยัดพลังงานไหลย้อนของตะกอน
6. การ skimming มีสองวิธี: plate skimming และ tube skimming (วิธีเดิมใช้ตามอัตภาพ)
7. อุปกรณ์ใช้งานง่าย และสามารถควบคุมการทำงานของอุปกรณ์ได้โดยตรงทั้งในพื้นที่/ระยะไกล
โครงสร้างและหลักการทำงาน
อุปกรณ์นี้ใช้เกียร์กลางและประเภทเฟรมแนวตั้งน้ำเสียเข้าสู่ถังจ่ายน้ำโดยรอบและไหลลงสระอย่างสม่ำเสมอผ่านรูจ่ายน้ำที่ด้านล่างของถังภายใต้การกระทำของกระโปรงกักเก็บน้ำรอบข้าง น้ำจะไหลจากก้นสระไปยังตรงกลาง และตะกอนจะขึ้นอยู่กับน้ำหนักของมันเองตะกอนจะถูกวางที่ด้านล่างของสระเพื่อสร้างการแยกน้ำจากตะกอนอุปกรณ์ขับเคลื่อนขับเคลื่อนเฟรมแนวตั้งตรงกลางเพื่อหมุน และขับเคลื่อนแขนมีดโกนและท่อดูดให้หมุนภายใต้การกระทำของแรงดันอุทกสถิต กากตะกอนจะเข้าสู่พอร์ตดูดที่จัดวางบนท่อดูดอย่างสม่ำเสมอ จากนั้นจึงไหลผ่านช่องระบายกลางท่อกากตะกอนถูกปล่อยออกจากสระผ่านวาล์วปลอกของท่อระบายกากตะกอนปริมาณตะกอนที่ปล่อยออกมาสามารถควบคุมได้โดยระดับการยกของวาล์วปลอกเศษขยะบนผิวน้ำใช้เครื่องขูดตะกรันขูดไปที่ขอบสระ แล้วจึงขูดลงท่อระบายน้ำโดยคราดมีดโกนแล้วปล่อยออกจากสระในขณะที่น้ำเหนือตะกอนถูกระบายออกสู่รางระบายน้ำผ่านแผ่นฝายช่องระบายน้ำรูปสามเหลี่ยม

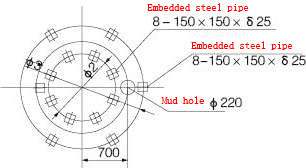

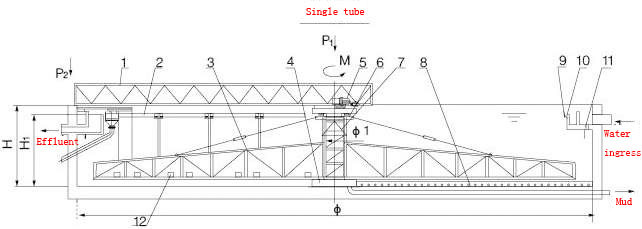

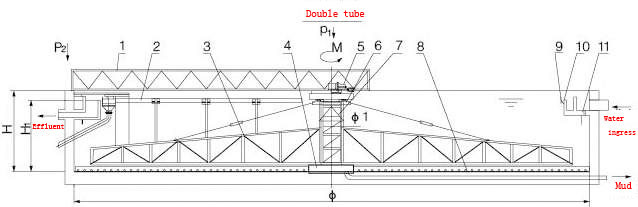

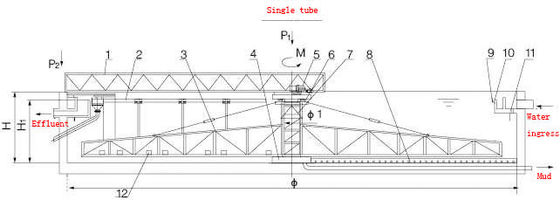

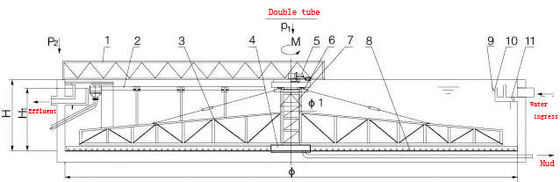

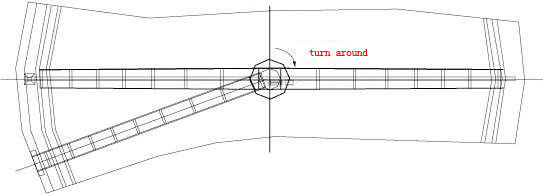

เค้าร่างและแผนภูมิการติดตั้ง
1. สะพานการทำงาน 2. บอร์ด Skimmer 3. แขนขูด 4. ถังโคลนกลาง 5. อุปกรณ์ขับเคลื่อน 6. คอลัมน์กลาง 7. การหมุนตั้งศูนย์ในแนวตั้ง
8.แผ่นกั้นน้ำทิ้ง, 9.ท่อดูด, 10. ฝายน้ำออก, 11.แผ่นกั้นน้ำ, 12.น้ำหนักถ่วง
การบรรจุและการจัดส่ง
1. บรรจุกันน้ำด้วยมาตรฐานการส่งออกระหว่างประเทศโดยภาชนะ 20ft, 40ft, 40hpอุปกรณ์ฟิตติ้ง มอเตอร์ไฟฟ้า และตู้ไฟจะบรรจุในกล่องไม้หรือกล่องเหล็กอุปกรณ์อื่นๆ จะบรรจุด้วยผ้าพลาสติกแถบสี
2. ขนาดเครื่องจักรของโรงงานทั้งหมดมีขนาดใหญ่ตามปกติ ดังนั้น เราจะใช้ผ้ากันน้ำในการแพ็คทั้งหมดมอเตอร์ กล่องเกียร์ หรือชิ้นส่วนอื่นๆ ที่เสียหายง่าย เราจะใส่ลงในกล่องเรามีแผนกจัดส่งมืออาชีพ พวกเขาจะพยายามอย่างดีที่สุดเพื่อประหยัดปริมาณคอนเทนเนอร์ของคุณ
ทำไมถึงเลือกพวกเรา?
1. หลงได มีมากกว่า 10 ปี จากประสบการณ์การบำบัดน้ำเสียและกากตะกอน
2. เราแนะนำ เยอรมัน เทคโนโลยี ดังนั้นผลิตภัณฑ์ของเราคือ มาก ดีกว่าผู้ผลิตจีนรายอื่น
3. เราใช้เฉพาะชิ้นส่วนที่ดีที่สุดจากซัพพลายเออร์ที่ดีที่สุดเท่านั้น
4. เรามีศูนย์ R&D และระบบการผลิตที่สมบูรณ์
เกี่ยวกับเรา
Longdai Co., Ltd ตั้งอยู่ใน Yixing ซึ่งเป็นเมืองที่ก้าวหน้าและสวยงามของมณฑลเจียงซู ประเทศจีน เป็นผู้จัดจำหน่ายอุปกรณ์การประมวลผลของอุตสาหกรรมปิโตรเคมีที่เชี่ยวชาญด้านการประมวลผลด้านสิ่งแวดล้อมและการบูรณาการการวิจัยและพัฒนา การออกแบบ การทำสัญญาทั่วไป การผลิตอุปกรณ์ป้องกันสิ่งแวดล้อม และที่เกี่ยวข้อง การจัดหาวัสดุ
ผลิตภัณฑ์หลัก ได้แก่ หน้าจอบาร์เครื่องกล, อุปกรณ์ลอยลม, อุปกรณ์จ่าย, มีดโกนโคลน, หอทำความเย็น, ขวดเหล้า, อุปกรณ์ล้างไขมันด้วยสารเคมี, หน้าจอไฮดรอลิก, เครื่องแยกน้ำทราย, ตัวกรอง, สายพานลำเลียง, สารเพิ่มความข้น, ตัวกรองชีวภาพ, น้ำอ่อน, อุปกรณ์บำบัดน้ำเสียฝัง ฯลฯ
คำถามที่พบบ่อย:
ถาม: คุณให้บริการ OEM หรือไม่
ตอบ: ใช่เราออกแบบเองได้ตามคำขอที่แตกต่างกันของคุณสำหรับการแยกน้ำออกจากตะกอน
ถาม: กำลังการผลิตของบริษัทของคุณเป็นอย่างไร?
ตอบ: โรงงานของเราครอบคลุมพื้นที่กว่า 15,000 ตารางเมตรและผลิตเครื่องจักร 2,000 ชุดต่อปี
ถาม: เราจะไว้วางใจคุณและบริษัทของคุณได้อย่างไรนี่เป็นธุรกรรมครั้งแรกของคุณหรือไม่?
ตอบ: A: บริษัท ของเรามีประสบการณ์ระดับมืออาชีพมากกว่า 20 ปีเราให้ความร่วมมือลูกค้ากว่า 800 รายในจีนและต่างประเทศเราส่งออกเกือบ 60 ประเทศทั่วโลกและเรามีสิทธิบัตรมากกว่า 60 รายการ, CE, ISO 9001, ใบรับรอง SGS
ถาม: คุณมีบริการหลังการขายหรือไม่?
ตอบ: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, อะไหล่, บริการซ่อมบำรุงรักษาภาคสนาม
ถาม: การรับประกันของคุณนานแค่ไหน?
A: 2 ปีหลังจากการมาถึงของสินค้าในช่วงเวลานี้ ตราบใดที่ไม่ใช่ความเสียหายที่มนุษย์สร้างขึ้น เราจะส่งชิ้นส่วนที่เสียหายโดยไม่คิดค่าใช้จ่าย
